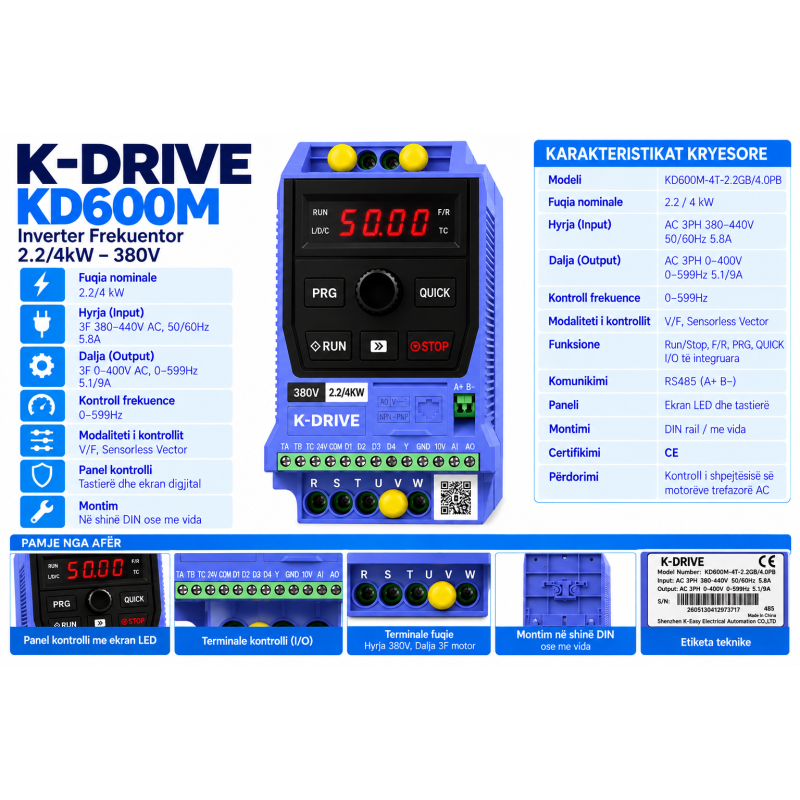

Inverter Frekuentor KD600M – 2.2/4kW, 380V

Inverteri frekuentor KD600M-4T-2.2GB/4.0PB është një pajisje elektronike industriale për kontrollin e shpejtësisë, drejtimit të rrotullimit dhe funksionimit të motorëve elektrikë trefazorë AC.

Me furnizim trefazor 380–440V AC dhe fuqi nominale 2.2kW / 4kW, inverteri mundëson rregullimin e frekuencës së daljes nga 0 deri në 599Hz, duke ofruar kontroll fleksibil dhe efikas të motorëve në aplikime të ndryshme industriale.

Pajisja mbështet modalitetet e kontrollit V/F dhe Sensorless Vector, ka ekran digjital LED, tastierë programimi, hyrje dhe dalje digjitale e analoge, si dhe komunikim RS485 për integrim me sisteme automatizimi industrial.

Inverteri është i përshtatshëm për pompa, ventilatorë, transportues, përzierës, makineri prodhuese dhe pajisje industriale që kërkojnë kontroll të shpejtësisë, nisje dhe ndalim gradual të motorit.

Karakteristikat teknike

Shënim: Fuqia 2.2kW (G) është e destinuar për ngarkesa me kërkesa më të larta të çiftit rrotullues, ndërsa 4kW (P) për aplikime me ngarkesë më të lehtë, si pompa centrifugale dhe ventilatorë. Zgjedhja e inverterit duhet të bëhet sipas rrymës nominale dhe karakteristikave të motorit.

Funksionet kryesore

• Kontroll i shpejtësisë: Rregullimi i frekuencës së motorit sipas kërkesave të procesit industrial.

• Nisje dhe ndalim gradual: Parametrat ACC/DEC mundësojnë përshpejtim dhe ngadalësim të kontrolluar, duke reduktuar goditjet mekanike.

• Ndryshimi i drejtimit: Mbështet funksionimin Forward/Reverse për motorët trefazorë.

• Kontroll analog: Mundëson rregullimin e shpejtësisë përmes sinjalit analog nga pajisje të jashtme.

• Kontroll digjital: Komanda RUN/STOP dhe funksione të tjera përmes hyrjeve digjitale të programueshme.

• Komunikim RS485: Mundëson integrimin me PLC, HMI dhe sisteme automatizimi.

• Kontroll V/F dhe Sensorless Vector: Modalitete për përshtatjen e performancës së motorit me aplikimin.

• Panel programimi: Ekran LED dhe tastierë për konfigurim dhe monitorim të parametrave.

• Kontroll lokal dhe në distancë: Mundësi komandimi nga paneli ose terminalet e jashtme.

Terminalet dhe lidhjet elektrike

1. Terminalet e fuqisë

Skema bazë e lidhjes:

Furnizimi trefazor 380–440V AC → R / S / T

Dalja e inverterit U / V / W → Motori trefazor

PE → Tokëzimi mbrojtës

2. Terminalet e kontrollit

3. Mundësitë e komandimit

Inverteri mund të kontrollohet përmes:

• Panelit të integruar RUN/STOP.

• Ndërprerësve të jashtëm për nisje dhe ndalim.

• Potenciometrit për rregullimin e shpejtësisë.

• Sinjaleve analoge nga PLC ose kontrollues industrialë.

• Sinjaleve digjitale nga PLC, sensorë ose ndërprerës.

• Komunikimit RS485 për integrim në sisteme automatizimi.

Kujdes: Funksionet e terminaleve dhe shkallëzimi i sinjaleve analoge varen nga parametrizimi. Lidhjet elektrike duhet të realizohen sipas manualit teknik të modelit.

Fushat e përdorimit

Inverteri frekuentor KD600M është i përshtatshëm për:

• Pompa industriale: Kontroll i shpejtësisë dhe prurjes së pompave.

• Ventilatorë: Rregullim i qarkullimit të ajrit dhe shpejtësisë.

• Transportues industrialë: Kontroll i shpejtësisë së rripave transportues.

• Makineri për përpunimin e ushqimit: Kontroll i motorëve në linja prodhimi.

• Makineri paketimi: Kontroll i shpejtësisë së mekanizmave dhe transportuesve.

• Përzierës industrialë: Rregullim i shpejtësisë së përzierjes.

• Sisteme automatizimi: Integrim me PLC dhe HMI.

• Makineri për përpunimin e drurit dhe metalit: Kontroll i shpejtësisë së motorëve, brenda kufijve të tyre teknikë.

Përparësitë e produktit

• Kontroll fleksibil i shpejtësisë së motorit.

• Mundësi kursimi të energjisë në aplikime të përshtatshme.

• Nisje dhe ndalim gradual për reduktimin e goditjeve mekanike.

• Mundësi integrimi me sisteme PLC dhe HMI.

• Komunikim RS485 për automatizim industrial.

• Hyrje dhe dalje digjitale e analoge.

• Ekran LED për monitorim dhe konfigurim.

• Dizajn kompakt për instalim në panele elektrike.

• Certifikim CE.
