Sensor Magnetik Reed 2-Telësh me LED – D-Z73

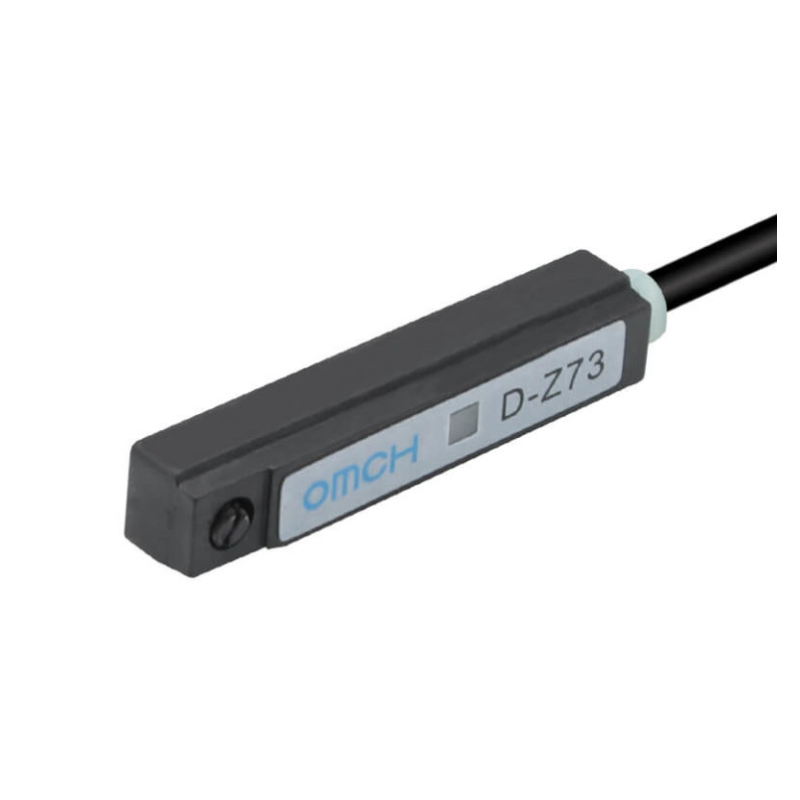

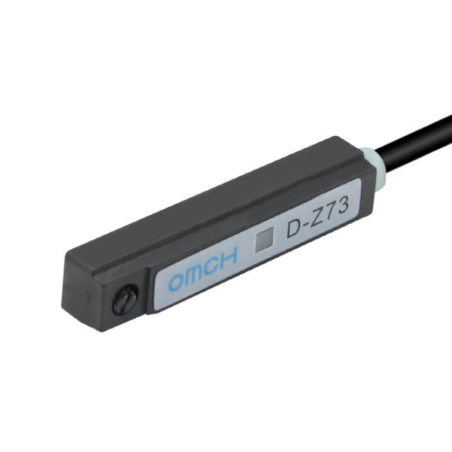

Sensori magnetik D-Z73 është një Reed Auto Switch kompakt, i projektuar kryesisht për detektimin e pozicionit të pistonit në cilindra pneumatikë.

Sensori aktivizohet nga fusha magnetike e magnetit të integruar në pistonin e cilindrit, duke mundësuar sinjalizimin e pozicionit të cilindrit pa kontakt mekanik. Është i përshtatshëm për automatizim industrial, makina pneumatike dhe sisteme të kontrolluara me PLC.

D-Z73 është sensor 2-telësh me kontakt Reed dhe ka LED indikator për të treguar gjendjen e aktivizimit. Dokumentacioni teknik e specifikon për përdorim me 24 VDC, ndërsa mund të operojë edhe në 12 VDC duke marrë parasysh rënien e tensionit të brendshëm

Lidhja elektrike – 2 tela:

• Kafe (Brown): OUT (+)
• Kaltër (Blue): OUT (−)

Ky është një sensor 2-wire Reed, prandaj nuk është PNP ose NPN. Ngarkesa ose hyrja e PLC-së lidhet në seri me sensorin. Qarku i brendshëm për D-Z73 përfshin reed switch, LED, rezistor dhe diodë Zener.

Skema e lidhjes:

+24 VDC
   │
   │
 KAFE / BROWN
   │
 [ D-Z73 ]
   │
 KALTËR / BLUE
   │
   └────────> PLC Digital Input / Load
                 │
                0 V

Në një sensor Reed 2-telësh, sensori dhe hyrja/ngarkesa vendosen në të njëjtin qark në seri.

Karakteristikat kryesore:

• Modeli: D-Z73
• Lloji: Sensor magnetik / Auto Switch
• Teknologjia: Reed Switch
• Numri i telave: 2
• Tela: Kafe + Kaltër
• Tensioni nominal: 24 VDC
• Indikator: LED
• Funksioni: detektim i pozicionit të pistonit
• Përdorimi kryesor: cilindra pneumatikë
• Dalja: kontakt Reed, 2-wire
• Temperatura e punës: -10 deri +60 °C
• Gjatësia standarde e kabllos: 0.5 m
• Dimensionet sipas vizatimit të paraqitur: rreth 30.5 × 6 × 5.5 mm
• Montim kompakt direkt në cilindër / mbajtëse të përshtatshme

Dokumentacioni i serisë jep gjatësi trupi 30.5 mm, lartësi 5.5 mm dhe gjerësi rreth 6.2 mm

Përdorime tipike: cilindra pneumatikë, detektim i pozicionit OPEN/CLOSE, makina paketimi, makina mbushëse, sisteme pick-and-place, grippers pneumatikë, sisteme transportuese dhe automatizim me PLC
