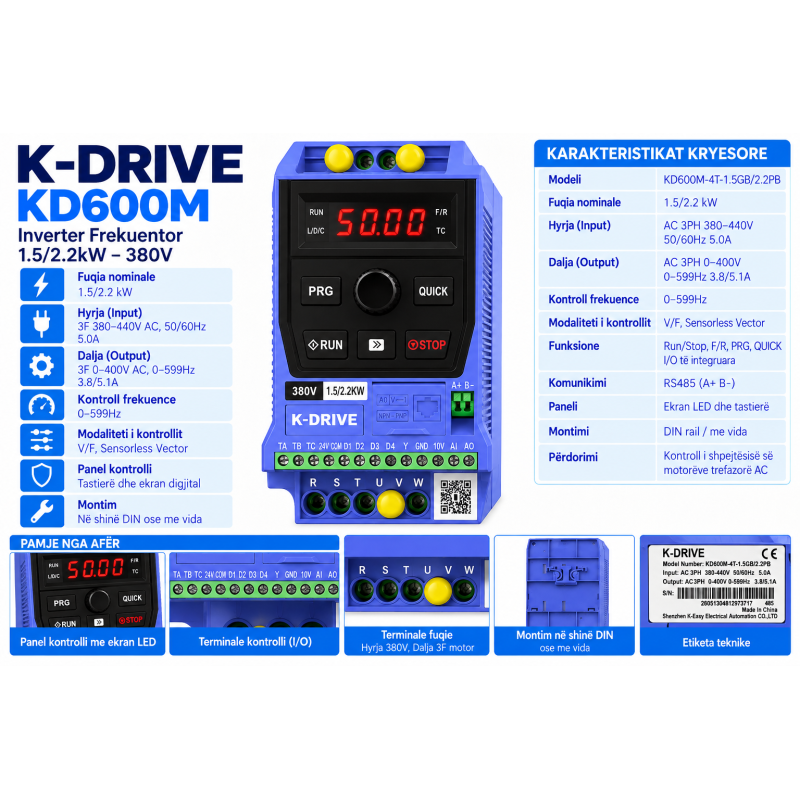

Inverter Frekuentor KD600M – 1.5/2.2kW, 380V

Inverteri frekuentor KD600M-4T-1.5GB/2.2PB është një pajisje elektronike industriale për kontrollin e shpejtësisë, drejtimit të rrotullimit dhe funksionimit të motorëve elektrikë trefazorë AC.

Me furnizim trefazor 380–440V AC dhe fuqi nominale 1.5kW / 2.2kW, inverteri mundëson rregullimin e frekuencës së daljes nga 0 deri në 599Hz, duke ofruar kontroll fleksibil të motorëve në procese të ndryshme industriale.

Pajisja mbështet modalitetet e kontrollit V/F dhe Sensorless Vector, ka ekran digjital LED, tastierë programimi, hyrje dhe dalje digjitale e analoge, si dhe komunikim RS485 për integrim me sisteme automatizimi industrial.

Inverteri është i përshtatshëm për pompa, ventilatorë, transportues, përzierës, makineri prodhuese dhe pajisje industriale që kërkojnë kontroll të shpejtësisë dhe nisje ose ndalim gradual të motorit.

Karakteristikat teknike

Shënim: Fuqia 1.5kW (G) është për ngarkesa me kërkesa më të larta të çiftit rrotullues, ndërsa 2.2kW (P) është për aplikime me ngarkesë më të lehtë, si pompa centrifugale dhe ventilatorë. Zgjedhja duhet të bëhet sipas rrymës nominale dhe karakteristikave të motorit.

Funksionet kryesore

• Kontroll i shpejtësisë: Rregullimi i frekuencës së motorit sipas kërkesave të procesit industrial.

• Nisje dhe ndalim gradual: Parametrat ACC/DEC mundësojnë përshpejtim dhe ngadalësim të kontrolluar, duke reduktuar goditjet mekanike.

• Ndryshimi i drejtimit: Mbështet funksionimin Forward/Reverse për motorët trefazorë.

• Kontroll analog: Mundëson rregullimin e shpejtësisë përmes sinjalit analog nga pajisje të jashtme.

• Kontroll digjital: Komanda RUN/STOP dhe funksione të tjera përmes hyrjeve digjitale të programueshme.

• Komunikim RS485: Mundëson integrim me PLC, HMI dhe sisteme automatizimi.

• Kontroll V/F dhe Sensorless Vector: Modalitete për përshtatjen e performancës së motorit me aplikimin.

• Panel programimi: Ekran LED dhe tastierë për konfigurim dhe monitorim të parametrave.

• Kontroll lokal dhe në distancë: Mundësi komandimi nga paneli ose terminalet e jashtme.

Terminalet dhe lidhjet elektrike

1. Terminalet e fuqisë

Skema bazë e lidhjes:

Furnizimi trefazor 380–440V AC → R / S / T

Dalja e inverterit U / V / W → Motori trefazor

PE → Tokëzimi mbrojtës

2. Terminalet e kontrollit

3. Mundësitë e komandimit

Inverteri mund të kontrollohet përmes:

• Panelit të integruar RUN/STOP.

• Ndërprerësve të jashtëm për nisje dhe ndalim.

• Potenciometrit për rregullimin e shpejtësisë.

• Sinjaleve analoge nga PLC ose kontrollues industrialë.

• Sinjaleve digjitale nga PLC, sensorë ose ndërprerës.

• Komunikimit RS485 për integrim në sisteme automatizimi.

Kujdes: Funksionet e terminaleve dhe shkallëzimi i sinjaleve analoge varen nga parametrizimi. Lidhjet elektrike duhet të realizohen sipas manualit teknik të modelit.

Fushat e përdorimit

Inverteri frekuentor KD600M është i përshtatshëm për:

• Pompa industriale: Kontroll i shpejtësisë dhe prurjes së pompave.

• Ventilatorë: Rregullim i qarkullimit të ajrit dhe shpejtësisë.

• Transportues industrialë: Kontroll i shpejtësisë së rripave transportues.

• Makineri për përpunimin e ushqimit: Kontroll i motorëve në linja prodhimi.

• Makineri paketimi: Kontroll i shpejtësisë së mekanizmave dhe transportuesve.

• Përzierës industrialë: Rregullim i shpejtësisë së përzierjes.

• Sisteme automatizimi: Integrim me PLC dhe HMI.

• Makineri për përpunimin e drurit dhe metalit: Kontroll i shpejtësisë së motorëve, brenda kufijve të tyre teknikë.

Përparësitë e produktit

• Kontroll i saktë dhe fleksibil i shpejtësisë së motorit.

• Mundësi kursimi të energjisë në aplikime të përshtatshme.

• Nisje dhe ndalim gradual për mbrojtjen e mekanizmave.

• Mundësi integrimi me sisteme PLC dhe HMI.

• Komunikim RS485 për automatizim industrial.

• Hyrje dhe dalje digjitale e analoge.

• Ekran LED për monitorim dhe konfigurim.

• Dizajn kompakt për instalim në panele elektrike.

• Certifikim CE.
