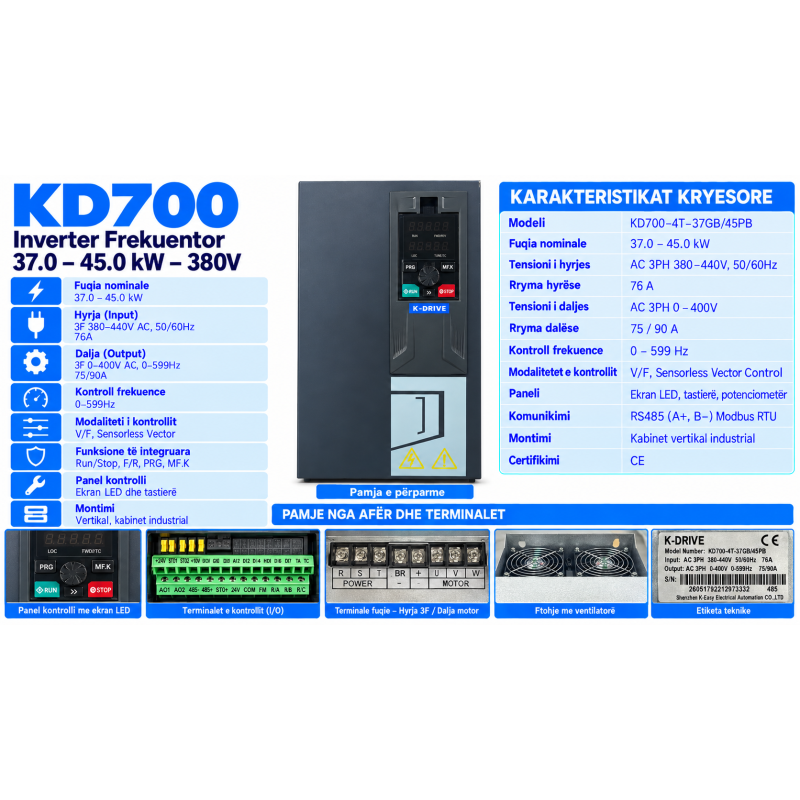

Inverter Frekuentor KD700 – 37kW / 45kW, 380V

Ky inverter është i përshtatshëm për makineri industriale, sisteme automatizimi, pompa, ventilatorë, kompresorë, transportues dhe aplikime që kërkojnë kontroll të avancuar të motorëve elektrikë.

Pajisja mbështet dy kategori funksionimi:

• 37 kW (G – Heavy Duty): Për ngarkesa industriale të rënda që kërkojnë moment të lartë rrotullues, si transportues, mikserë, makineri prodhimi dhe pajisje me ngarkesë mekanike të konsiderueshme.

• 45 kW (P – Normal Duty): Për ngarkesa më të lehta, si pompa centrifugale, ventilatorë industrialë dhe sisteme aspirimi.

Inverteri punon me furnizim trefazor 380–440V AC, 50/60Hz, me rrymë hyrëse nominale 76A dhe dalje trefazore 0–400V AC, me rrymë nominale 75A/90A sipas kategorisë së ngarkesës.

Seria KD700 mbështet teknologjitë e kontrollit V/F, Sensorless Vector Control (SVC) dhe Closed-Loop Vector Control (FVC), duke mundësuar kontroll të avancuar të shpejtësisë dhe momentit rrotullues.

Një nga karakteristikat më të rëndësishme është mundësia e programimit të frekuencës deri në 1200Hz në modalitetin V/F, duke mundësuar përdorimin në aplikime me motorë me shpejtësi të lartë, përfshirë spindle industrialë dhe makineri speciale, kur motori dhe sistemi janë të përshtatshëm.

Në modalitetin Vector Control, kufiri maksimal i serisë është 600Hz.

KD700 përmban ekran të dyfishtë LED, tastierë programimi, potenciometër rrotullues, hyrje dhe dalje analoge e digjitale, kontroll PID dhe komunikim standard RS485 Modbus RTU.

Përmes moduleve opsionale mbështeten edhe protokollet CAN, CANopen, PROFINET, PROFIBUS, EtherCAT dhe Modbus TCP, duke mundësuar integrim me sisteme PLC, HMI dhe SCADA.

Ky model ka konstrukcion industrial metalik me sistem ftohjeje me ventilatorë, të projektuar për instalim vertikal në ambiente industriale të përshtatshme.

Karakteristikat teknike

Funksionet dhe teknologjitë kryesore

1. Frekuencë deri 1200Hz – për spindle dhe motorë me shpejtësi të lartë

Seria KD700 mbështet kontrollin e motorëve industrialë në frekuenca të larta.

• V/F Control: deri në 1200Hz.

• Vector Control: deri në 600Hz.

• Carrier Frequency: deri në 16kHz.

• Kontroll i motorëve me shpejtësi të lartë.

• Aplikime me spindle CNC industrialë.

• Makineri për përpunimin e drurit dhe metalit.

Shembull praktik:

Një spindle trefazor me dy pole, i projektuar për 400Hz, mund të arrijë shpejtësi sinkrone prej rreth 24,000 RPM.

Inverteri mund të përdoret për një aplikim të tillë vetëm kur tensioni, rryma, karakteristikat elektrike dhe kufijtë mekanikë të spindle përputhen me kapacitetin dhe konfigurimin e inverterit.

Shënim: Frekuenca 1200Hz është kufiri i deklaruar për modalitetin V/F të serisë KD700. Përpara përdorimit mbi 599Hz duhet verifikuar versioni i firmware-it dhe diapazoni i parametrave të njësisë konkrete.

2. Kontroll vektorial i avancuar

Inverteri mbështet:

• V/F Control për aplikime standarde.

• Sensorless Vector Control (SVC).

• Closed-Loop Vector Control (FVC) me modul enkoderi të përshtatshëm.

• Kontroll të shpejtësisë dhe momentit rrotullues.

• Kompensim të momentit në shpejtësi të ulëta.

• Motorë asinkronë trefazorë.

• Motorë sinkronë me magnet permanent, sipas konfigurimit.

Kontrolli vektorial mundëson stabilitet më të mirë gjatë ndryshimeve të ngarkesës dhe performancë të përmirësuar në aplikime industriale.

3. Kontroll PID i integruar

Funksioni PID mundëson rregullimin automatik të shpejtësisë së motorit bazuar në sinjale nga sensorët e procesit.

Përdoret për:

• Mbajtjen e presionit konstant në pompa.

• Rregullimin automatik të rrjedhës.

• Sisteme industriale të furnizimit me ujë.

• Ventilatorë dhe sisteme aspirimi.

• Sisteme dozimi.

• Procese me sinjale feedback 0–10V ose 4–20mA.

Mbështet funksione Sleep/Wake për aplikime të përshtatshme pompimi.

4. Komunikimi industrial dhe integrimi me PLC

KD700 përmban komunikim standard RS485 me protokoll Modbus RTU.

Ky komunikim mundëson:

• Nisjen dhe ndalimin nga PLC/HMI.

• Ndryshimin e frekuencës.

• Leximin e shpejtësisë dhe parametrave.

• Monitorimin e rrymës dhe gjendjes së inverterit.

• Leximin e kodeve të gabimeve.

• Integrimin me sisteme SCADA.

Përmes moduleve opsionale mund të përdoren:

Këto module kërkojnë instalim dhe konfigurim shtesë, si dhe verifikimin e përputhshmërisë me njësinë konkrete.

5. Kontroll me shumë shpejtësi dhe Simple PLC

Inverteri mbështet:

• Deri në 16 shpejtësi të programueshme.

• Komandim nga terminalet digjitale.

• Funksionim ciklik me Simple PLC.

• Ndërrim të drejtimit Forward/Reverse.

• Përshpejtim dhe ngadalësim të programueshëm.

• Kontroll nga paneli, terminalet ose komunikimi serial.

6. Dy grupe parametrash të motorit

Mundëson konfigurimin dhe përdorimin e dy grupeve të parametrave të motorit.

Kjo është e dobishme për instalime që kërkojnë konfigurime të ndryshme motorësh, sipas projektimit elektrik dhe logjikës së komandimit.

Nuk nënkupton kontroll të pavarur të dy motorëve njëkohësisht.

7. Siguria dhe funksionet mbrojtëse

• Safe Torque Off (STO), sipas konfigurimit të sistemit.

• Mbrojtje nga mbirryma.

• Mbrojtje nga mbingarkesa.

• Mbrojtje nga mbitensioni dhe nëntensioni.

• Monitorim i temperaturës.

• Kontroll i kufirit të rrymës.

• Mbrojtje nga gabimet elektrike të motorit.

• Monitorim i gabimeve të procesit.

• Diagnostikim dhe sinjalizim i alarmeve.

Funksioni STO nuk zëvendëson shkëputjen fizike të furnizimit kur kërkohet izolim elektrik për mirëmbajtje.

8. Funksione shtesë industriale

• Nisje dhe ndalim gradual.

• Kompensim i rrëshqitjes së motorit.

• Kontroll i momentit rrotullues.

• Frenim i programueshëm.

• Kontroll i tensionit të materialit (Tension Control).

• Kontroll i gjatësisë së materialit.

• Funksione Fire Mode për aplikime të projektuara posaçërisht.

• Kontroll me kohëmatës.

• Kufizim automatik i rrymës.

• Kopjim dhe transferim parametrash me pajisje të përputhshme.

Terminalet dhe lidhjet elektrike

Terminalet e fuqisë

Terminalet e kontrollit

Kujdes: Në këtë kategori fuqie, lidhja e rezistencës së frenimit dhe mënyra e përdorimit të DC Bus duhet të verifikohen sipas konfigurimit të njësisë. Mos lidhni rezistencë frenimi pa konfirmuar nëse pajisja ka njësi frenimi të integruar apo kërkon modul të jashtëm.

Fushat e përdorimit

• Motorë industrialë 37kW dhe 45kW.

• Pompa industriale me kapacitet të lartë.

• Ventilatorë dhe sisteme aspirimi.

• Makineri paketimi dhe prodhimi.

• Transportues industrialë.

• Mikserë dhe përzierës.

• Sisteme për trajtimin e ujit.

• Makineri për përpunimin e drurit dhe metalit.

• Spindle industrialë të fuqisë së lartë.

• Makineri tekstili dhe përpunimi.

• Sisteme automatizimi PLC, HMI dhe SCADA.

Përparësitë kryesore

• Fuqi 37kW Heavy Duty / 45kW Normal Duty.

• Rrymë dalëse nominale 75A / 90A.

• Kontroll vektorial i avancuar.

• Frekuencë deri 1200Hz në V/F, sipas katalogut.

• Komunikim standard RS485 Modbus RTU.

• Mbështetje për komunikime industriale opsionale.

• Kontroll PID i integruar.

• Deri në 16 shpejtësi të programueshme.

• Hyrje dhe dalje digjitale e analoge.

• Funksione mbrojtëse dhe STO.

• Ekran digjital LED dhe tastierë programimi.

• Ftohje aktive me ventilatorë.

• Konstrukcion industrial për instalim vertikal.
