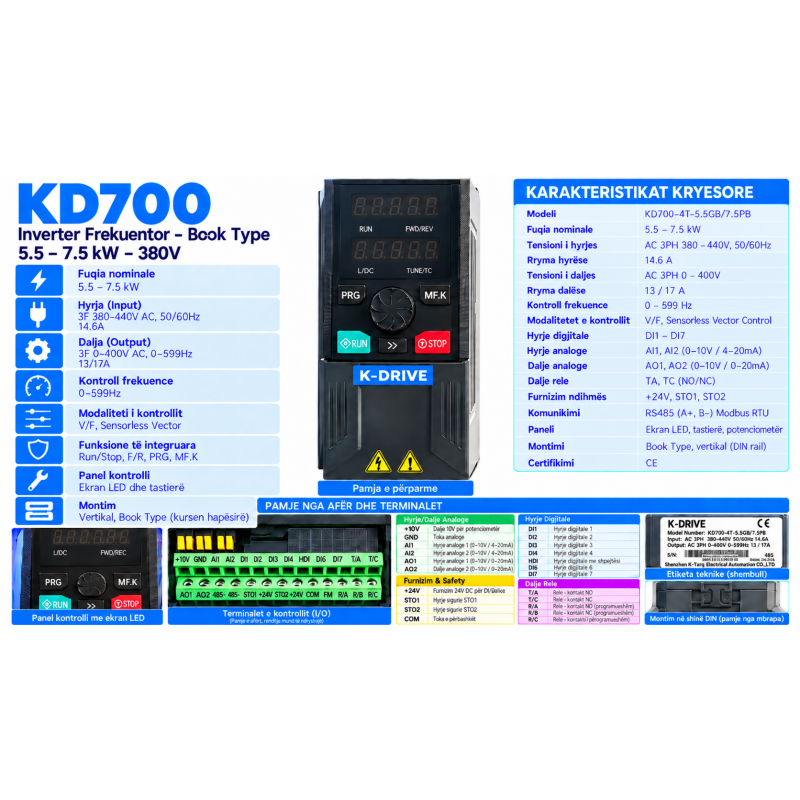

Inverter Frekuentor KD700 – 5.5kW / 7.5kW, 380V, Book Type

Inverteri frekuentor KD700-4T-5.5GB/7.5PB është një pajisje industriale për kontrollin e shpejtësisë, frekuencës, drejtimit të rrotullimit dhe momentit rrotullues të motorëve elektrikë trefazorë AC.

I projektuar për aplikime industriale standarde dhe të avancuara, inverteri ofron performancë të lartë, kontroll preciz, efikasitet energjetik dhe mundësi integrimi me sisteme automatizimi PLC, HMI dhe SCADA.

Inverteri mbështet dy nivele funksionimi:

• 5.5 kW (G – Heavy Duty): Për ngarkesa industriale të rënda, si transportues, mikserë, makineri prodhimi dhe sisteme që kërkojnë moment të lartë rrotullues.

• 7.5 kW (P – Normal Duty): Për ngarkesa më të lehta, si pompa centrifugale, ventilatorë dhe sisteme ventilimi.

Pajisja punon me furnizim trefazor 380–440V AC dhe siguron dalje trefazore të rregullueshme 0–400V AC.

Një nga karakteristikat më të rëndësishme të serisë KD700 është mundësia e kontrollit të frekuencës deri në 1200 Hz në modalitetin V/F, duke mundësuar përdorimin në aplikime me motorë me shpejtësi të lartë, si spindle CNC dhe makineri speciale.

Në modalitetin Vector Control, frekuenca maksimale sipas katalogut është 600 Hz.

Inverteri mbështet modalitetet V/F, Sensorless Vector Control (SVC1/SVC2) dhe Closed-Loop Vector Control (FVC), për kontroll më të avancuar të shpejtësisë dhe momentit rrotullues.

Pajisja përmban ekran të dyfishtë LED, tastierë programimi, potenciometër, hyrje dhe dalje analoge e digjitale, kontroll PID, komunikim standard RS485 Modbus RTU dhe arkitekturë modulare për zgjerim me protokolle industriale.

Dizajni Book Type mundëson instalim vertikal, kursim hapësire dhe organizim efikas të pajisjeve në panelet elektrike.

Karakteristikat teknike

Funksionet dhe teknologjitë kryesore

1. Frekuencë deri 1200Hz – për spindle CNC

Seria KD700 mbështet frekuenca të larta për aplikime me motorë specialë.

• V/F Control: deri në 1200 Hz.

• Vector Control: deri në 600 Hz.

• Carrier Frequency: deri në 16 kHz.

• Kontroll i motorëve me shpejtësi të lartë.

• Përdorim me spindle CNC dhe makineri për përpunimin e drurit e metalit.

Shembull praktik:

Një spindle trefazor me dy pole, i projektuar për 400 Hz, mund të ketë shpejtësi sinkrone prej 24,000 RPM.

KD700 mund të jetë i përshtatshëm për këtë aplikim nëse tensioni, rryma, fuqia dhe karakteristikat elektrike të spindle përputhen me kapacitetin e inverterit.

E rëndësishme: 1200 Hz është kufiri maksimal i deklaruar për modalitetin V/F të serisë. Disponueshmëria e këtij kufiri në njësinë konkrete duhet të verifikohet në parametrat dhe versionin e firmware-it. Frekuenca nuk duhet të vendoset mbi kufirin e lejuar të motorit.

2. Kontroll vektorial i avancuar

Inverteri mbështet:

• V/F Control për aplikime standarde.

• Sensorless Vector Control (SVC1/SVC2).

• Closed-Loop Vector Control (FVC) me feedback enkoderi dhe modul opsional.

• Kontroll të shpejtësisë dhe momentit rrotullues.

• Motorë asinkronë trefazorë.

• Motorë sinkronë me magnet permanent, sipas konfigurimit.

Kontrolli vektorial përmirëson performancën në shpejtësi të ulëta dhe stabilitetin gjatë ndryshimeve të ngarkesës.

3. Kontroll PID i integruar

Inverteri përmban funksion PID për kontroll automatik të proceseve.

Përdorimet kryesore:

• Presion konstant në pompa.

• Kontroll automatik i rrjedhës.

• Rregullim i ventilatorëve.

• Sisteme furnizimi me ujë.

• Procese dozimi dhe transportimi.

• Kontroll me sensorë 0–10V dhe 4–20mA.

Mbështet funksione Sleep/Wake, të dobishme për uljen e konsumit të energjisë dhe funksionimin automatik të pompave.

4. Komunikimi industrial dhe integrimi me PLC

KD700 përmban komunikim standard RS485 me protokoll Modbus RTU.

Mundëson komandimin e inverterit nga PLC ose HMI, leximin e frekuencës, kontrollin e shpejtësisë, monitorimin e gjendjes dhe diagnostikimin e gabimeve.

Përmes moduleve opsionale mbështeten:

Për aplikime të avancuara mbështeten gjithashtu karta enkoderi për kontroll me feedback.

Shënim: Modulet e komunikimit industrial përtej RS485 janë opsionale dhe kërkojnë përputhshmëri me konfigurimin e inverterit.

5. Kontroll me shumë shpejtësi

KD700 mbështet deri në 16 shpejtësi të programueshme.

• Kontroll nga terminalet digjitale.

• Programim i sekuencave të funksionimit.

• Simple PLC për cikle automatike.

• Komandim Forward/Reverse.

• Përshpejtim dhe ngadalësim të programueshëm.

• Ndërrim të shpejtësive gjatë procesit të punës.

6. Dy grupe parametrash të motorit

Mundëson konfigurimin dhe kalimin ndërmjet dy grupeve të parametrave të motorit.

Kjo veçori lehtëson përdorimin e inverterit në aplikime me karakteristika të ndryshme motorësh, sipas instalimit elektrik dhe konfigurimit të sistemit.

7. Funksione sigurie dhe mbrojtjeje

• STO – Safe Torque Off.

• Mbrojtje nga mbirryma.

• Mbrojtje nga mbingarkesa.

• Mbrojtje nga humbja e fazës.

• Mbrojtje nga qarku i shkurtër.

• Mbrojtje nga lidhja e shkurtër me tokën.

• Monitorim i temperaturës.

• Kontroll i kufirit të rrymës.

• Diagnostikim dhe sinjalizim i gabimeve.

• Monitorim i sinjaleve PID.

• Mbrojtje gjatë frenimit.

Funksioni STO ofron mundësinë e çaktivizimit të sigurt të momentit rrotullues sipas kërkesave të projektimit të sistemit.

8. Funksione shtesë industriale

• Kontroll i tensionit dhe frekuencës së daljes.

• Kompensim i momentit rrotullues.

• Funksione të avancuara frenimi.

• Kontroll i tensionit të materialit gjatë mbështjelljes (Tension Control).

• Kontroll i gjatësisë së materialit.

• Fire Mode për aplikime të projektuara për ventilim emergjent.

• Makro për konfigurime të aplikimeve industriale.

• Kopjim dhe transferim parametrash.

• Mbështetje për konfigurime speciale me pompa diellore dhe aplikime të tjera, sipas softuerit.

Fushat e përdorimit

• Spindle CNC dhe motorë me shpejtësi të lartë.

• Makineri për përpunimin e drurit.

• Makineri për përpunimin e metalit.

• Makineri paketimi dhe ambalazhimi.

• Konvejerë dhe shirita transportues.

• Pompa centrifugale dhe industriale.

• Ventilatorë dhe aspiratorë industrialë.

• Mikserë dhe përzierës.

• Makineri tekstili dhe shtypi.

• Sisteme dozimi.

• Makineri prodhimi.

• Sisteme automatizimi me PLC, HMI dhe SCADA.

Përparësitë kryesore

• Fuqi 5.5 kW Heavy Duty / 7.5 kW Normal Duty.

• Frekuencë maksimale e serisë deri në 1200 Hz në V/F.

• I përshtatshëm për aplikime spindle CNC me parametrat përkatës.

• Kontroll vektorial i avancuar.

• Komunikim standard RS485 Modbus RTU.

• Zgjerim opsional CAN, CANopen, PROFINET dhe EtherCAT.

• Kontroll PID i integruar.

• Deri në 16 shpejtësi të programueshme.

• Hyrje dhe dalje të programueshme.

• Kontroll NPN/PNP.

• Funksione sigurie STO.

• Ekran i dyfishtë LED dhe tastierë programimi.

• Dizajn kompakt Book Type.

• Integrim fleksibil në sisteme automatizimi industrial.
