Inverter Frekuentor KD700 – 4kW / 5.5kW, 380V, Book Type

Inverteri frekuentor KD700-4T-4.0GB/5.5PB është një pajisje industriale për kontrollin e shpejtësisë, frekuencës, drejtimit të rrotullimit dhe momentit rrotullues të motorëve elektrikë trefazorë AC.

Pajisja është projektuar për aplikime industriale që kërkojnë kontroll të avancuar, saktësi, qëndrueshmëri dhe integrim me sisteme automatizimi.

Inverteri mbështet dy kategori funksionimi:

• 4.0 kW (G – Heavy Duty): Për ngarkesa industriale që kërkojnë moment më të lartë rrotullues, si transportues, mikserë dhe makineri prodhimi.

• 5.5 kW (P – Normal Duty): Për ngarkesa më të lehta, si pompa centrifugale dhe ventilatorë.

Një nga veçoritë kryesore të serisë KD700 është mundësia e programimit të frekuencës së daljes deri në 1200 Hz në modalitetin V/F, duke ofruar mundësi përdorimi edhe me motorë me shpejtësi të lartë, si spindle për CNC, makineri për përpunimin e drurit dhe pajisje industriale speciale.

Në modalitetin e kontrollit vektorial, frekuenca maksimale sipas katalogut është 600 Hz.

Teknologjia e kontrollit V/F, Sensorless Vector Control (SVC) dhe Closed-Loop Vector Control (FVC) siguron kontroll të saktë të motorit, nisje graduale dhe performancë të qëndrueshme.

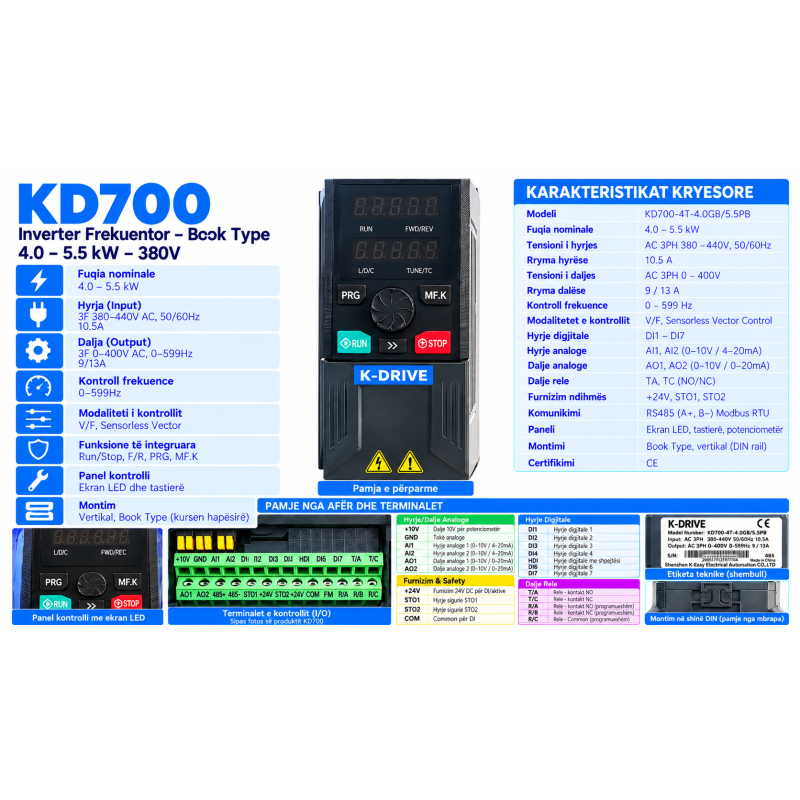

Pajisja përfshin ekran të dyfishtë LED, tastierë për programim, potenciometër rrotullues, hyrje dhe dalje analoge e digjitale, kontroll PID dhe komunikim RS485.

Dizajni kompakt Book Type mundëson instalim vertikal dhe shfrytëzim efikas të hapësirës në panelet elektrike.

Falë arkitekturës modulare, inverteri mund të zgjerohet me karta komunikimi industrial për CAN, CANopen, PROFINET, PROFIBUS, EtherCAT dhe Modbus TCP, duke e bërë të përshtatshëm për automatizimin modern industrial.

Karakteristikat teknike

Funksionet dhe teknologjitë kryesore

1. Kontroll i frekuencës deri në 1200 Hz – aplikime CNC dhe spindle

Seria KD700 mbështet frekuenca të larta për kontrollin e motorëve specialë.

• Modaliteti V/F: 0–1200 Hz.

• Modaliteti Vector Control: 0–600 Hz.

• Frekuenca bartëse e inverterit: deri 16 kHz.

• Kontroll i shpejtësisë për motorë me rrotullime të larta.

• Aplikime me spindle CNC dhe makineri për përpunimin e drurit ose metalit.

Shembull: Një motor spindle me dy pole dhe frekuencë nominale 400 Hz ka shpejtësi sinkrone rreth 24,000 RPM. Inverteri mund të konfigurohet për këtë frekuencë nëse parametrat elektrikë të spindle përputhen me kapacitetin e tij.

Frekuenca maksimale e përdorimit duhet të përcaktohet gjithmonë sipas specifikimeve të motorit, kufijve mekanikë dhe parametrave të inverterit.

2. Kontroll i avancuar i motorit

Inverteri mbështet:

• V/F Control për kontroll standard të frekuencës.

• SVC1 dhe SVC2 për kontroll vektorial pa enkoder.

• FVC për kontroll vektorial me feedback nga enkoderi dhe modul përkatës.

• Kontroll të shpejtësisë dhe momentit rrotullues.

• Motorë asinkronë dhe motorë sinkronë me magnet permanent, sipas konfigurimit.

3. Kontroll PID i integruar

Funksioni PID mundëson rregullimin automatik të shpejtësisë së motorit bazuar në sinjale nga sensorët.

Përdoret për:

• Mbajtjen e presionit konstant në pompa.

• Rregullimin e rrjedhës së ujit ose lëngjeve.

• Kontrollin e ventilatorëve.

• Sisteme dozimi dhe procese industriale.

• Komandim me sensorë presioni 4–20 mA.

Mbështet gjithashtu funksionet Sleep/Wake, të përshtatshme për sistemet e pompimit.

4. Komunikimi industrial dhe integrimi me PLC

Pajisja përmban komunikim standard RS485 për kontroll dhe monitorim nëpërmjet protokollit Modbus RTU.

Përmes moduleve opsionale mbështeten:

• CAN Bus

• CANopen

• PROFINET

• PROFIBUS-DP

• EtherCAT

• Modbus TCP

• Zgjerime PLC dhe I/O

• Module enkoderi PG

Këto protokolle lejojnë integrimin e inverterit me PLC, HMI, SCADA dhe sisteme industriale të komunikimit.

Shënim: Komunikimet CAN, CANopen, PROFINET, PROFIBUS, EtherCAT dhe Modbus TCP kërkojnë module shtesë të përputhshme dhe nuk janë të integruara në konfigurimin standard.

5. Kontroll me shumë shpejtësi

• Deri në 16 shpejtësi të programueshme.

• Komandim nga terminalet digjitale.

• Funksionim ciklik Simple PLC.

• Ndërrim i drejtimit Forward/Reverse.

• Kohë të konfigurueshme të përshpejtimit dhe ngadalësimit.

6. Dy grupe parametrash të motorit

KD700 mundëson konfigurimin dhe kalimin ndërmjet dy grupeve të parametrave të motorit.

Kjo veçori është e dobishme në instalime që kërkojnë përdorimin e inverterit me konfigurime të ndryshme motorësh.

Nuk nënkupton komandimin e pavarur dhe të njëkohshëm të dy motorëve.

7. Funksionet e sigurisë dhe mbrojtjes

• STO – Safe Torque Off.

• Mbrojtje nga mbirryma.

• Mbrojtje nga mbingarkesa.

• Mbrojtje nga mungesa e fazës.

• Mbrojtje nga qarku i shkurtër.

• Monitorim i temperaturës.

• Kontroll dhe mbrojtje gjatë frenimit.

• Kontroll i kufirit të rrymës.

• Diagnostikim i gabimeve dhe alarmeve.

Funksioni STO lejon ndërprerjen e sigurt të gjenerimit të momentit rrotullues në kushtet e përcaktuara të instalimit.

8. Funksione shtesë industriale

• Kontroll i tensionit dhe frekuencës së daljes.

• Kompensim i momentit rrotullues.

• Funksione të avancuara frenimi.

• Kontroll i tensionit të materialit gjatë mbështjelljes.

• Modalitet special Fire Mode për ventilim emergjent, sipas projektimit të sistemit.

• Konfigurime për aplikime me pompa diellore jashtë rrjetit dhe aplikime speciale, sipas variantit të softuerit.

• Kopjim dhe transferim parametrash nëpërmjet mjeteve të përputhshme të programimit.

Përdorimi industrial

KD700 4.0/5.5 kW është i përshtatshëm për:

• Spindle CNC dhe motorë me shpejtësi të lartë.

• Makineri për përpunimin e drurit.

• Makineri për përpunimin e metalit.

• Makineri paketimi dhe ambalazhimi.

• Shirita transportues dhe konvejerë.

• Pompa centrifugale dhe pompa industriale.

• Ventilatorë dhe sisteme aspirimi.

• Mikserë dhe përzierës industrialë.

• Makineri tekstili.

• Sisteme dozimi.

• Makineri automatike prodhimi.

• Sisteme të kontrolluara nga PLC dhe HMI.

Përparësitë kryesore

• Fuqi e dyfishtë 4.0 kW / 5.5 kW sipas tipit të ngarkesës.

• Frekuencë e programueshme deri 1200 Hz në V/F.

• Kontroll vektorial i avancuar.

• Mbështetje për motorë me shpejtësi të lartë.

• Komunikim RS485 Modbus RTU.

• Zgjerim me protokolle moderne industriale.

• PID i integruar.

• Deri në 16 shpejtësi të programueshme.

• Mbështetje për NPN dhe PNP.

• Hyrje dhe dalje analoge e digjitale.

• Funksione STO për sigurinë e motorit.

• Panel LED me kontroll dhe programim.

• Dizajn modular Book Type për kursim hapësire.

• Fleksibilitet për aplikime industriale standarde dhe të avancuara.
