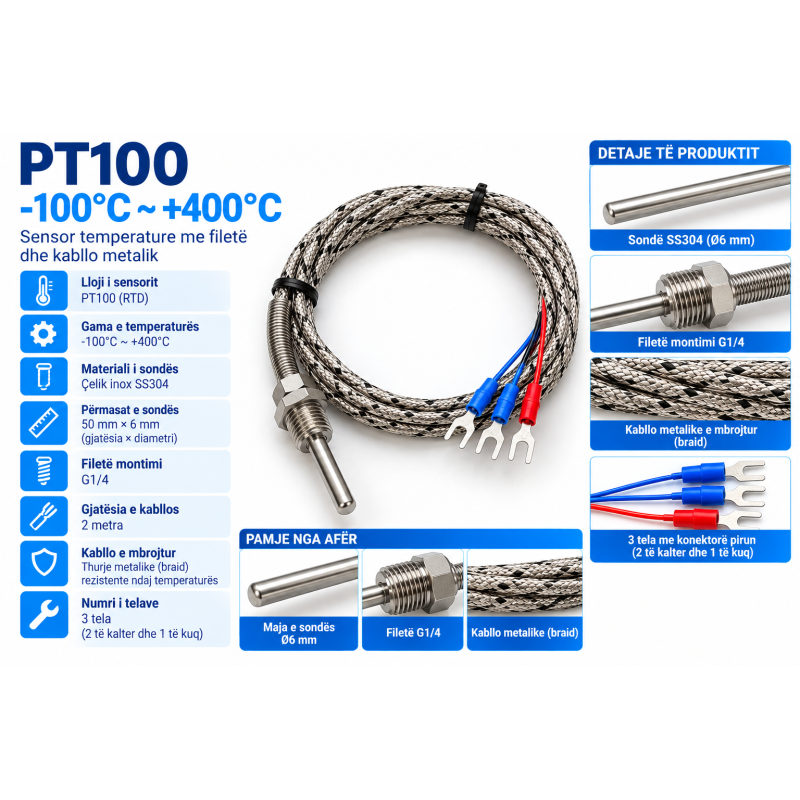

Sensor Temperature PT100 –100°C deri +400°C, Sondë SS304 50×6 mm, G1/4, Kabllo 2 m

Sensori industrial i temperaturës PT100 (RTD) është projektuar për matjen e temperaturës në procese industriale, sisteme ngrohjeje, makineri prodhuese dhe pajisje automatizimi.

Sensori përdor teknologjinë RTD PT100, e cila mundëson matje të qëndrueshme dhe të besueshme të temperaturës në intervalin nga –100°C deri në +400°C.

Sonda është e prodhuar nga çeliku inox SS304, me gjatësi 50 mm dhe diametër 6 mm, duke ofruar rezistencë mekanike dhe mbrojtje ndaj korrozionit.

Montimi realizohet përmes filetës standarde G1/4, ndërsa kablloja 2 metra me mbështjellës metalik të thurur ofron mbrojtje shtesë në ambiente industriale.

Sensori ka konfigurim me 3 tela (2 të kaltër dhe 1 të kuq), i përshtatshëm për lidhje me kontrollues temperature, module RTD dhe sisteme PLC.

Karakteristikat teknike

Skema e lidhjes elektrike

Sensori PT100 ka tre tela për lidhje me hyrjen RTD të kontrolluesit.

• Teli i kuq: Njëra anë e elementit PT100.

• Teli i kaltër 1: Ana tjetër e elementit PT100.

• Teli i kaltër 2: Lidhje kompensuese në të njëjtën anë me telin e kaltër 1.

Skema funksionale:

       SENSOR PT100

Kuq ──────[ PT100 ]────── Kaltër 1
                    │
                    └───── Kaltër 2

Shënim: Terminalet e lidhjes varen nga modeli i PLC-së ose kontrolluesit të temperaturës. Sensori duhet të lidhet në hyrje të dedikuar PT100/RTD me 3 tela dhe jo drejtpërdrejt në hyrje analoge 4–20 mA.
