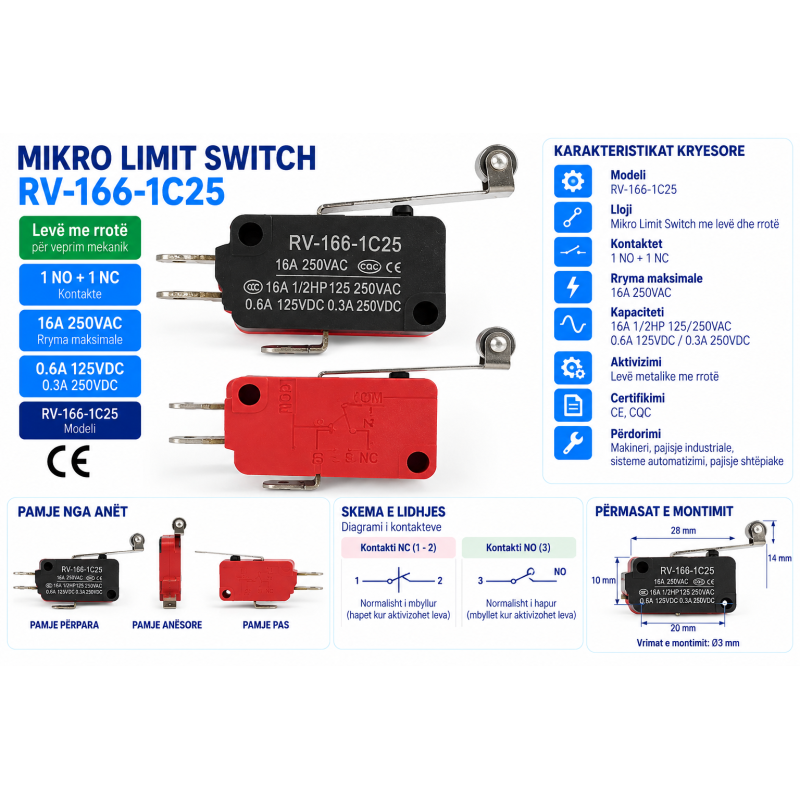

Mikro Limit Switch / Kufizues me Levë dhe Rrotë – RV-166-1C25

RV-166-1C25 është një mikro limit switch / kufizues mekanik me levë metalike dhe rrotë, i projektuar për detektimin e pozicionit dhe kufizimin e lëvizjes së pjesëve mekanike.

Kur mekanizmi i makinës prek rrotën, leva aktivizon mikrondërprerësin dhe ndryshon gjendjen e kontakteve elektrike. Pas largimit të forcës mekanike, leva rikthehet automatikisht në pozicionin fillestar.

Produkti ka 3 terminale dhe kontakt të tipit SPDT – COM, NO dhe NC, duke mundësuar përdorimin si kontakt normalisht i hapur ose normalisht i mbyllur.

Karakteristikat teknike

Kontaktet dhe lidhja

Ky model ka një kontakt SPDT (Changeover):

COM – Common: terminali i përbashkët.
NC – Normally Closed: COM–NC janë të lidhura kur leva nuk është e shtypur dhe hapen kur aktivizohet leva.
NO – Normally Open: COM–NO janë të hapura kur leva nuk është e shtypur dhe mbyllen kur aktivizohet leva.

Pra, teknikisht është më e saktë të thuhet 1 kontakt COM/NO/NC (SPDT) sesa dy kontakte të pavarura 1 NO + 1 NC.

Aplikimet

I përshtatshëm për makineri industriale, automatizim, transportues, makina paketimi, mekanizma lëvizës, detektim të pozicionit, fund-pozicion, dyer dhe kapakë mekanikë, si dhe aplikime ku nevojitet aktivizim elektrik nga një lëvizje mekanike.

Rrota në fund të levës zvogëlon fërkimin dhe e bën të përshtatshëm edhe për mekanizma që kalojnë ose rrëshqasin mbi levë gjatë punës.
