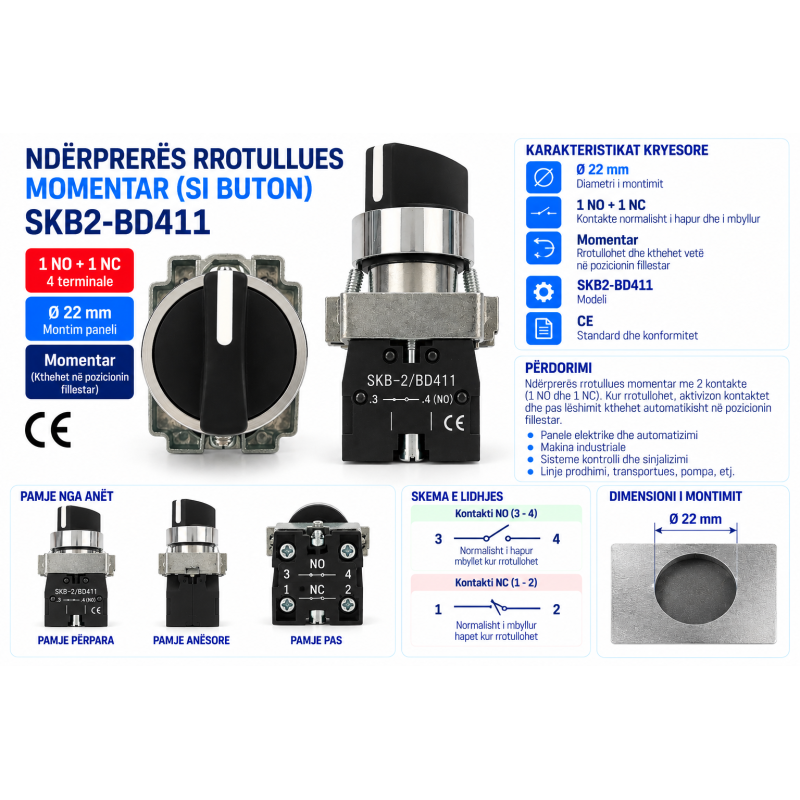

Ndërprerës Rrotullues Momental 1NO + 1NC – SKB2-BD411

SKB2-BD411 është ndërprerës rrotullues momental për montim në panele elektrike dhe sisteme automatizimi industrial. Ndryshe nga një selektor standard 0–1, ky model funksionon si komandë momentale: doreza rrotullohet për aktivizim dhe, kur lirohet, kthehet automatikisht në pozicionin fillestar.

Është i pajisur me dy kontakte të pavarura, 1NO + 1NC, me gjithsej 4 terminale. Gjatë aktivizimit, kontakti NO mbyllet ndërsa kontakti NC hapet. Kjo e bën të përshtatshëm për komandimin e kontaktorëve, releve, PLC-ve dhe qarqeve të kontrollit në makineri industriale.

Karakteristikat kryesore

• Modeli: SKB2-BD411
• Tipi: Ndërprerës rrotullues momental
• Funksioni: Rrotullohet për aktivizim dhe kthehet vetë në pozicionin fillestar
• Kontaktet: 1NO + 1NC
• Numri i terminaleve: 4
• Kontakti NO: terminalet 3–4
• Kontakti NC: terminalet 1–2
• Montimi në panel: Ø22 mm
• Aktivizimi: manual, me rrotullim
• Kthimi: automatik me sustë
• Shënimi: CE
• Konstruksioni: trup metalik/plastik për montim industrial në panel

Skema e lidhjes

Kontakti NC – 1 dhe 2
Në gjendjen normale kontakti është i mbyllur (NC). Kur ndërprerësi rrotullohet, kontakti hapet.

Kontakti NO – 3 dhe 4
Në gjendjen normale kontakti është i hapur (NO). Kur ndërprerësi rrotullohet, kontakti mbyllet.

Pra, gjatë një aktivizimi momental:

Pozicioni fillestar: 1–2 = NC mbyllur | 3–4 = NO hapur
Gjatë rrotullimit: 1–2 = hapet | 3–4 = mbyllet
Pas lëshimit: doreza dhe kontaktet kthehen automatikisht në gjendjen fillestare.

Përdorimi

I përshtatshëm për panele elektrike, makina industriale, sisteme automatizimi, PLC, qarqe START/RESET/JOG, komandim të kontaktorëve dhe releve, pompa, transportues dhe aplikime ku kërkohet një sinjal momental me rrotullim, në vend të një butoni shtypës.
