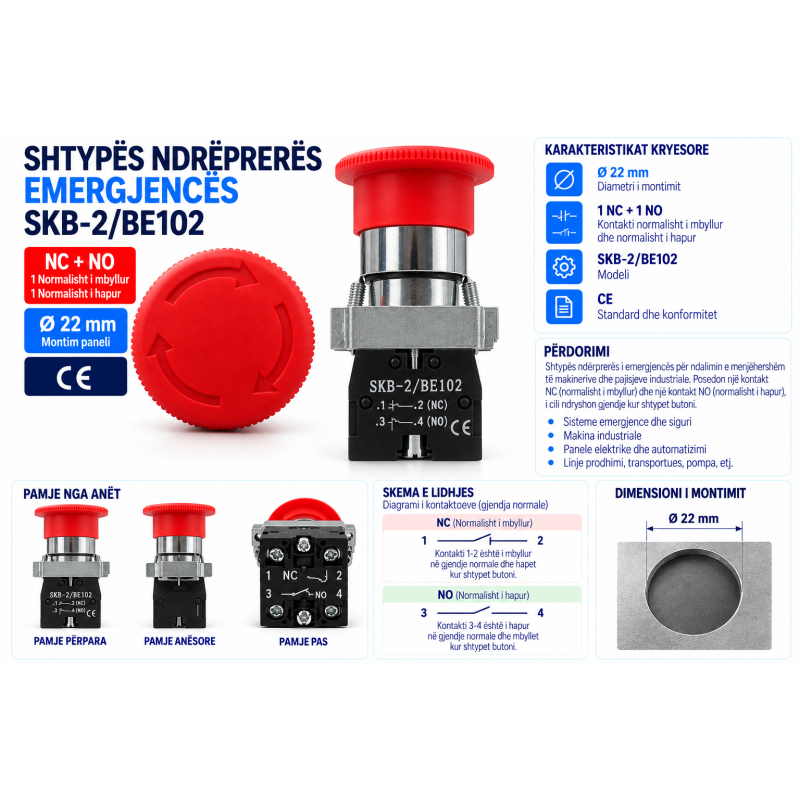

Buton Emergjence Ø22 mm NC+NO – SKB-2/BE102-101

Butoni i emergjencës SKB-2/BE102-101 është ndërprerës industrial me kokë të kuqe tip mushroom, i projektuar për ndalimin e menjëhershëm të makinerive dhe pajisjeve në situata emergjente.

Produkti është i pajisur me dy kontakte të pavarura: 1 NC + 1 NO. Kontakti NC mund të përdoret për ndërprerjen e qarkut të komandimit, ndërsa kontakti NO mund të përdoret për sinjalizim, PLC, alarm ose funksione të tjera ndihmëse.

Butoni është i tipit push-lock / twist-release: shtypet për aktivizim dhe pas aktivizimit mbetet i bllokuar; për rikthim rrotullohet koka e kuqe në drejtimin e shënuar me shigjeta.

Karakteristikat kryesore

• Modeli: SKB-2/BE102-101
• Funksioni: Emergency Stop
• Kontakte: 1 NC + 1 NO
• Montimi në panel: Ø22 mm
• Terminale me vida
• Kokë e kuqe tip mushroom
• Aktivizim: shtypje
• Rikthim: rrotullim (Twist Release)
• Shenjimi: CE
• Përdorim: panele elektrike, makina industriale dhe sisteme automatizimi

Skema e lidhjes

Kontakti NC – terminalet 1–2

Gjendja normale:
1 ───────── 2
     NC
   MBYLLUR

Butoni i shtypur:
1 ───/ /─── 2
     HAPUR

Pra, 1–2 janë të lidhura në gjendje normale dhe kontakti hapet kur shtypet butoni.

Kontakti NO – terminalet 3–4

Gjendja normale:
3 ───/ /─── 4
     NO
    HAPUR

Butoni i shtypur:
3 ───────── 4
    MBYLLUR

Pra, 3–4 janë të hapura në gjendje normale dhe mbyllen kur shtypet butoni.

Shembull përdorimi

Në një panel makinerie, 1–2 (NC) mund të lidhen në qarkun e sigurisë/kontaktorit për ndalimin e makinës, ndërsa 3–4 (NO) mund të dërgojnë sinjal në PLC ose llambë/alarm për të treguar se Emergency Stop është aktivizuar.
