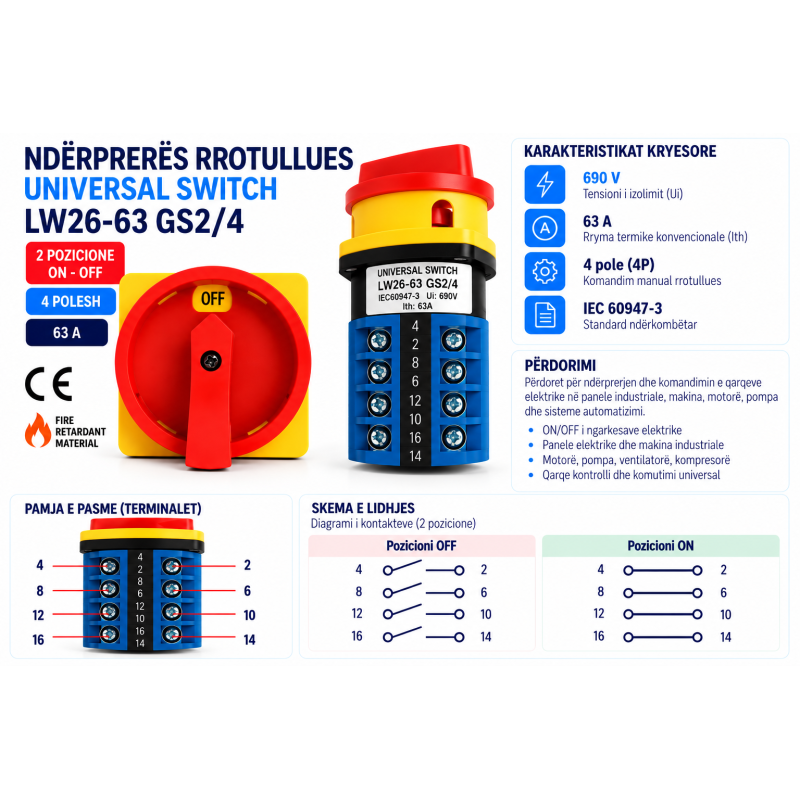

Ndërprerës Rrotullues ON/OFF 4P 63A – LW26-63 GS2/4

Ndërprerësi rrotullues LW26-63 GS2/4 është ndërprerës manual industrial 4-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen njëkohësisht të katër poleve të një qarku elektrik.

Me rrymë termike konvencionale Ith 63 A dhe tension izolimi Ui 690 V, ky model është i përshtatshëm për përdorim në panele elektrike, makina industriale, sisteme trefazore me neutral, pompa, ventilatorë, kompresorë dhe sisteme automatizimi.

Konfigurimi 4-polësh (4P) mundëson ndërprerjen e katër përçuesve njëkohësisht. Në një sistem trefazor, për shembull, mund të përdoret për L1, L2, L3 dhe N (neutralin).

Doreza e madhe rrotulluese kuqe/verdhë mundëson komandim të qartë dhe të lehtë ON/OFF nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka dy pozicione të qëndrueshme:

OFF – të katër polet janë të hapura dhe qarku ndërpritet.

ON – të katër polet mbyllen njëkohësisht dhe qarku furnizohet.

Kjo e bën veçanërisht praktik kur kërkohet ndërprerja e disa përçuesve me një komandë të vetme mekanike.

Përdorimet

LW26-63 GS2/4 është i përshtatshëm për:

• Qarqe trefazore L1 + L2 + L3 + N
• Ndezje/fikje ON/OFF të ngarkesave elektrike
• Panele elektrike dhe shpërndarëse
• Makina dhe pajisje industriale
• Pompa, ventilatorë dhe kompresorë
• Sisteme automatizimi
• Izolim dhe komandim manual të qarqeve elektrike

Karakteristikat teknike

Skema e lidhjes

Ky variant përmban 4 pole / 8 terminale, të organizuara në katër çifte:

Poli 1: 4 ↔ 2
Poli 2: 8 ↔ 6
Poli 3: 12 ↔ 10
Poli 4: 16 ↔ 14

Në pozicionin OFF, të katër çiftet janë të hapura.

Në pozicionin ON, mbyllen njëkohësisht:

4 ─ 2
8 ─ 6
12 ─ 10
16 ─ 14

Në një instalim trefazor me neutral, mund të përdoret për ndërprerjen e njëkohshme të L1, L2, L3 dhe N.
