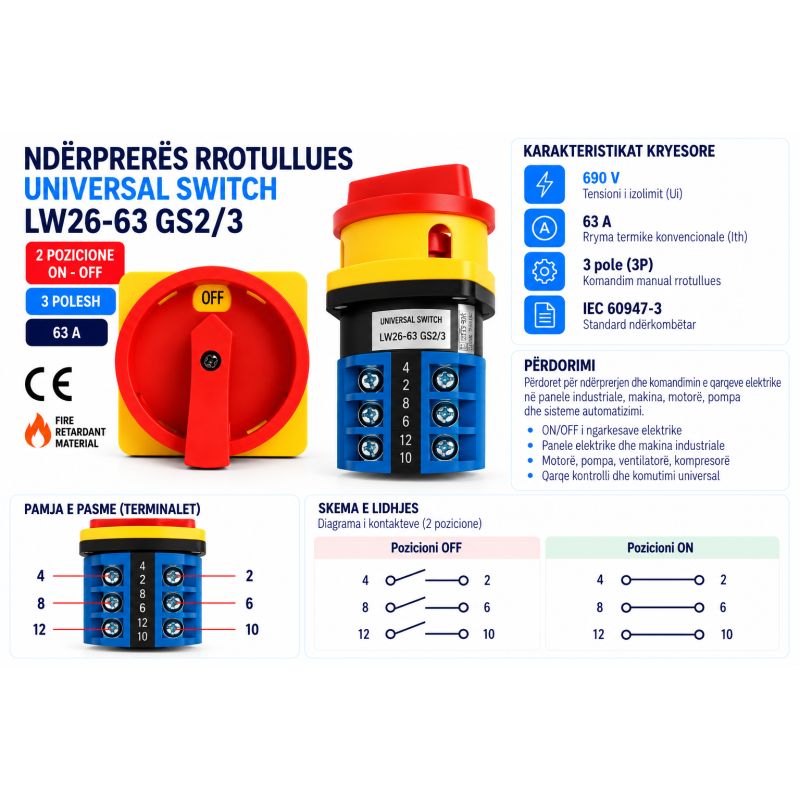

Ndërprerës Rrotullues ON/OFF 3P 63A – LW26-63 GS2/3

Ndërprerësi rrotullues LW26-63 GS2/3 është ndërprerës manual industrial 3-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen njëkohësisht të tre poleve të një qarku elektrik.

Me rrymë termike konvencionale Ith 63 A dhe tension izolimi Ui 690 V, është i përshtatshëm për përdorim në panele elektrike, makina industriale, motorë trefazorë, pompa, ventilatorë, kompresorë dhe sisteme automatizimi.

Konfigurimi 3-polësh (3P) mundëson ndërprerjen njëkohësisht të tre fazave L1, L2 dhe L3, duke e bërë këtë model veçanërisht praktik për qarqe dhe pajisje trefazore.

Doreza rrotulluese kuqe/verdhë siguron identifikim të qartë të gjendjes së ndërprerësit dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – të tre kontaktet hapen dhe furnizimi i ngarkesës ndërpritet.
ON – të tre kontaktet mbyllen njëkohësisht dhe ngarkesa furnizohet.

Pra, me një veprim të vetëm të dorezës komutohen njëkohësisht të tre fazat.

Përdorimet

LW26-63 GS2/3 mund të përdoret për:

• Komandim ON/OFF të qarqeve trefazore
• Motorë elektrikë trefazorë
• Pompa dhe sisteme pompimi
• Ventilatorë dhe kompresorë
• Makina dhe pajisje industriale
• Panele elektrike dhe automatizimi
• Izolim manual të qarqeve trefazore

Karakteristikat teknike

Skema e lidhjes

Modeli ka 3 pole dhe 6 terminale. Sipas konfigurimit të produktit:

Poli 1: terminalet 4 ↔ 2
Poli 2: terminalet 8 ↔ 6
Poli 3: terminalet 12 ↔ 10

Në pozicionin OFF, këto tri çifte kontaktesh janë të hapura.

Në pozicionin ON, kontaktet mbyllen njëkohësisht:

4 ─── 2
8 ─── 6
12 ─── 10

Për një sistem trefazor, secili pol mund të përdoret për një fazë:

L1 → Poli 1
L2 → Poli 2
L3 → Poli 3

Shënim teknik

Vlera Ith 63 A përfaqëson rrymën termike konvencionale të ndërprerësit dhe nuk duhet interpretuar automatikisht si rryma operative e lejuar për çdo lloj ngarkese.

Për motorë, pompa, kompresorë dhe ngarkesa të tjera induktive, duhet të merret parasysh kategoria e përdorimit, tensioni dhe rryma operative e aplikimit konkret.
