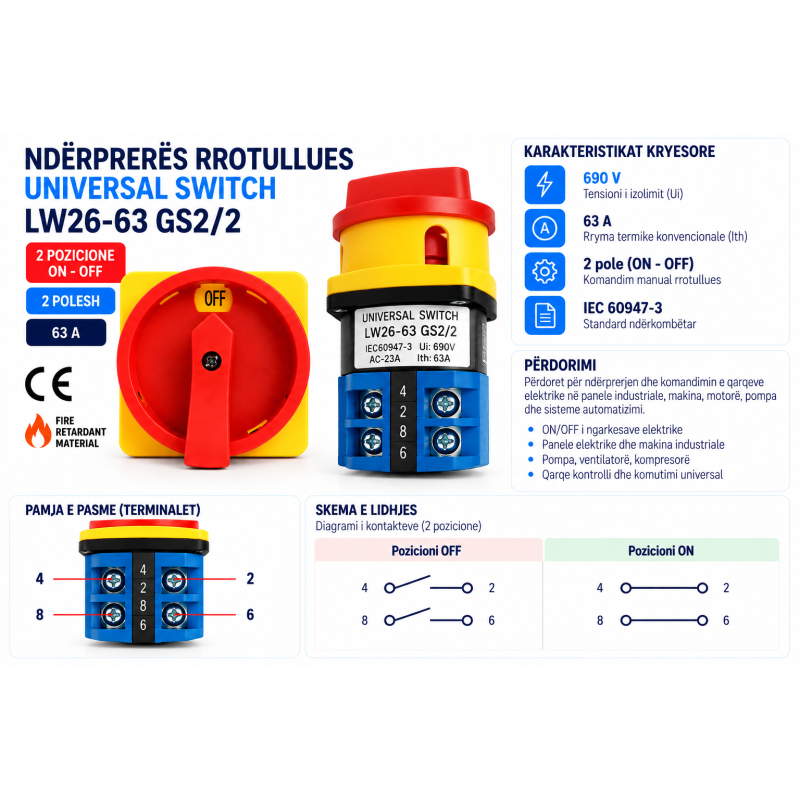

Ndërprerës Rrotullues ON/OFF 2P 63A – LW26-63 GS2/2

Ndërprerësi rrotullues LW26-63 GS2/2 është ndërprerës manual industrial 2-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen njëkohësisht të dy qarqeve elektrike.

Me rrymë termike konvencionale Ith 63 A dhe tension izolimi Ui 690 V, ky model është i përshtatshëm për aplikime industriale me kapacitet më të lartë të rrymës, si panele elektrike, makina industriale, pompa, ventilatorë, kompresorë dhe sisteme të ndryshme elektrike dhe automatizimi.

Konfigurimi 2-polësh (2P) mundëson ndërprerjen e dy përçuesve njëkohësisht. Në një instalim tipik monofazor mund të përdoret për ndërprerjen e njëkohshme të fazës L dhe neutralit N, sipas skemës dhe kërkesave të instalimit.

Doreza e madhe rrotulluese kuqe/verdhë mundëson identifikim të qartë të pozicioneve ON/OFF dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – të dy kontaktet hapen dhe qarqet elektrike ndërpriten.
ON – të dy kontaktet mbyllen njëkohësisht dhe qarqet aktivizohen.

Kjo mundëson komandimin e dy poleve me një veprim të vetëm të dorezës.

Përdorimet

Modeli LW26-63 GS2/2 është i përshtatshëm për ndërprerje ON/OFF të qarqeve monofazore L + N, si ndërprerës manual në panele elektrike, për makina dhe pajisje industriale, pompa, ventilatorë, kompresorë dhe qarqe të tjera ku kërkohet komutimi i njëkohshëm i dy përçuesve.

Për aplikime trefazore ku kërkohet ndërprerja e L1, L2 dhe L3, duhet përdorur varianti përkatës 3-polësh.

Karakteristikat teknike

Lidhja

Si ndërprerës 2P ON/OFF, dy polet komutohen njëkohësisht. Për shembull, në një furnizim monofazor:

L → Poli 1 → Ngarkesa
N → Poli 2 → Ngarkesa

Në pozicionin OFF, të dy kontaktet janë të hapura. Në pozicionin ON, të dy kontaktet mbyllen njëkohësisht.

Numrat konkretë të terminaleve duhet të ndiqen sipas diagramit të kontakteve të produktit.

Shënim i rëndësishëm

Vlera Ith 63 A është rryma termike konvencionale e ndërprerësit. Për motorë, pompa, kompresorë dhe ngarkesa të tjera induktive, dimensionimi duhet të bëhet sipas rrymës operative, tensionit dhe kategorisë së përdorimit të deklaruar për aplikimin konkret.
