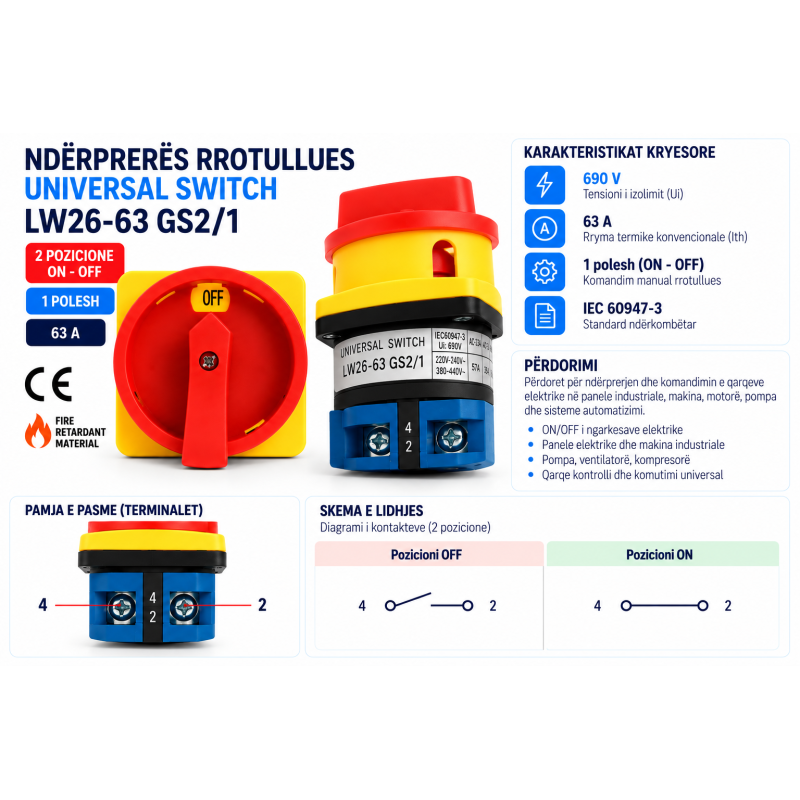

Ndërprerës Rrotullues ON/OFF 1P 63A – LW26-63 GS2/1

Ndërprerësi rrotullues LW26-63 GS2/1 është ndërprerës manual industrial 1-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen manuale të një qarku elektrik.

Me rrymë termike konvencionale Ith 63 A dhe tension izolimi Ui 690 V, ky model është i përshtatshëm për aplikime me kapacitet më të lartë të rrymës në panele elektrike, makina industriale, pompa, ventilatorë, kompresorë dhe sisteme të ndryshme elektrike dhe automatizimi.

Konfigurimi 1-polësh (1P) mundëson ndërprerjen e një përçuesi/qarku. Në aplikime monofazore mund të përdoret, sipas skemës së instalimit, për ndërprerjen e fazës L.

Doreza e madhe rrotulluese kuqe/verdhë siguron identifikim të qartë të pozicioneve ON/OFF dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – kontakti hapet dhe qarku elektrik ndërpritet.
ON – kontakti mbyllet dhe qarku elektrik aktivizohet.

Me një veprim të vetëm të dorezës realizohet komandimi manual ON/OFF i qarkut të lidhur.

Përdorimet

Modeli LW26-63 GS2/1 mund të përdoret për komandim ON/OFF të ngarkesave elektrike, si ndërprerës manual në panele elektrike, për makina dhe pajisje industriale, pompa, ventilatorë, kompresorë dhe qarqe të ndryshme kontrolli.

Për shkak të konfigurimit 1-polësh, ky variant është i përshtatshëm kur kërkohet ndërprerja e vetëm një përçuesi. Kur kërkohet ndërprerja e njëkohshme e më shumë përçuesve duhet zgjedhur varianti përkatës me 2P, 3P ose 4P.

Karakteristikat teknike

Lidhja

Si ndërprerës 1P ON/OFF, modeli komuton një qark të vetëm:

L → Ndërprerësi → Ngarkesa

Në pozicionin OFF, kontakti është i hapur dhe furnizimi ndërpritet. Në pozicionin ON, kontakti mbyllet dhe furnizimi kalon drejt ngarkesës.

Sipas konfigurimit të produktit të paraqitur, terminalet janë të identifikuara 2 dhe 4. Për instalimin duhet të respektohet gjithmonë diagrami i kontakteve dhe të dhënat elektrike të produktit.
