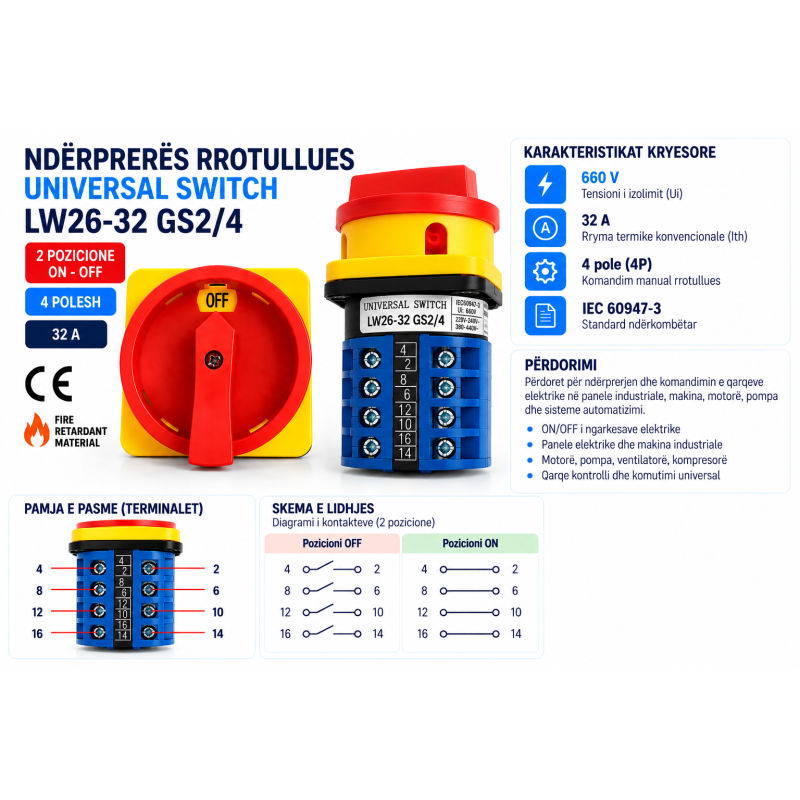

Ndërprerës Rrotullues ON/OFF 4P 32A – LW26-32 GS2/4

Ndërprerësi rrotullues LW26-32 GS2/4 është ndërprerës manual industrial 4-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen njëkohësisht të katër poleve të një qarku elektrik.

Konfigurimi 4P e bën veçanërisht të përshtatshëm për sisteme trefazore ku kërkohet ndërprerja e L1, L2, L3 dhe Neutralit (N) me një veprim të vetëm.

Me rrymë termike të deklaruar 32 A dhe tension izolimi Ui 660 V, mund të përdoret në panele elektrike, makina industriale, sisteme trefazore, pompa, motorë, ventilatorë, kompresorë dhe pajisje të tjera elektrike.

Doreza e madhe rrotulluese kuqe/verdhë siguron identifikim të qartë të gjendjes ON/OFF dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – të katër polet janë të ndërprera dhe ngarkesa është e çkyçur.
ON – kontaktet mbyllen dhe të katër qarqet aktivizohen njëkohësisht.

Në një sistem tipik trefazor 4-përçues, mund të përdoret për:

Poli 1 → L1
Poli 2 → L2
Poli 3 → L3
Poli 4 → N (Neutral)

Përdorimet

LW26-32 GS2/4 është i përshtatshëm për ndërprerje ON/OFF të furnizimit trefazor + neutral, ndërprerës kryesor në panele elektrike, makina dhe pajisje industriale, sisteme pompimi, ventilimi dhe kompresorë, si dhe aplikime ku kërkohet izolimi manual i katër përçuesve njëkohësisht.

Karakteristikat teknike

Lidhja

Në aplikimin tipik 3 faza + neutral, ndërprerësi vendoset ndërmjet furnizimit dhe ngarkesës:

L1 → Ndërprerës → L1 ngarkesë
L2 → Ndërprerës → L2 ngarkesë
L3 → Ndërprerës → L3 ngarkesë
N → Ndërprerës → N ngarkesë

Në pozicionin OFF, katër kontaktet hapen. Në pozicionin ON, katër kontaktet mbyllen njëkohësisht.

Numrat konkretë të terminaleve duhet të ndiqen sipas shënimit dhe diagramit të kontakteve të produktit.

Dallimi i varianteve

GS2/1 = 1 pol
GS2/2 = 2 pole
GS2/3 = 3 pole
GS2/4 = 4 pole

Kështu, GS2/4 është varianti i serisë që ofron katër pole për komutim të njëkohshëm.
