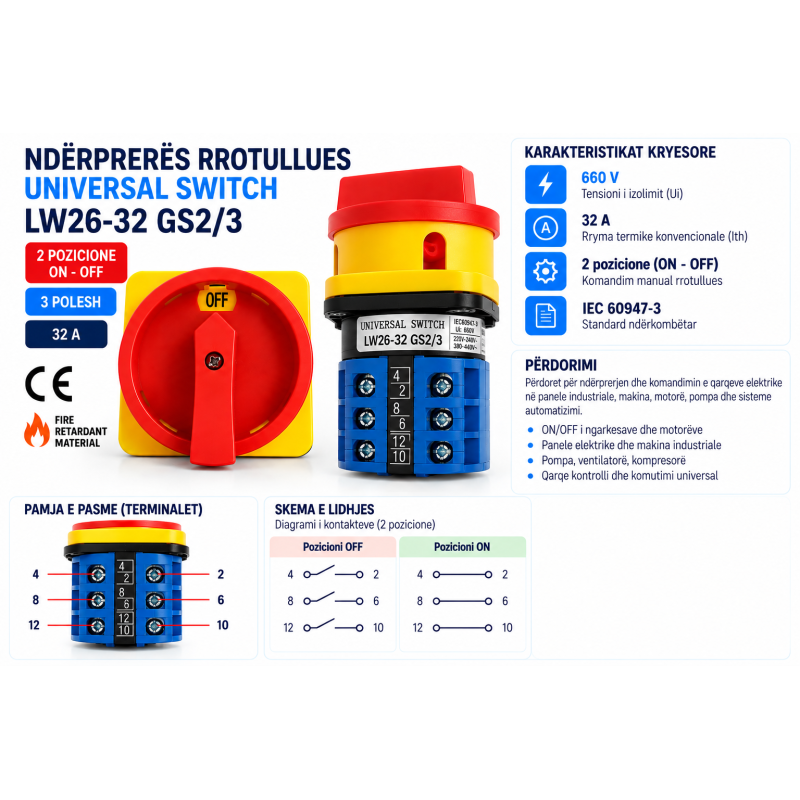

Ndërprerës Rrotullues ON/OFF 3P 32A – LW26-32 GS2/3

Ndërprerësi rrotullues LW26-32 GS2/3 është ndërprerës manual industrial 3-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen njëkohësisht të tre fazave të një qarku elektrik.

Me rrymë termike të deklaruar 32 A dhe tension izolimi Ui 660 V, është i përshtatshëm për përdorim në panele elektrike, motorë trefazorë, pompa, ventilatorë, kompresorë, makina dhe pajisje industriale.

Konfigurimi 3-polësh mundëson ndërprerjen njëkohësisht të L1, L2 dhe L3, duke e bërë veçanërisht të përshtatshëm si ndërprerës manual ON/OFF për ngarkesa trefazore.

Doreza e madhe rrotulluese kuqe/verdhë siguron identifikim të qartë të gjendjes së ndërprerësit dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka dy pozicione të qëndrueshme:

OFF – të tre polet ndërpriten dhe ngarkesa çkyçet.
ON – të tre polet mbyllen dhe ngarkesa furnizohet.

Me një veprim të vetëm të dorezës komutohen njëkohësisht të tre polet.

Përdorimet

LW26-32 GS2/3 është i përshtatshëm për:

• Ndezje dhe fikje të motorëve trefazorë
• Pompa dhe sisteme pompimi
• Ventilatorë dhe kompresorë
• Makina dhe pajisje industriale
• Panele elektrike dhe automatizimi
• Izolim dhe komandim manual të ngarkesave trefazore

Karakteristikat teknike

Skema e përdorimit

Për një ngarkesë trefazore, lidhja funksionale është:

L1 → Poli 1 → T1
L2 → Poli 2 → T2
L3 → Poli 3 → T3

Në OFF, të tre qarqet janë të hapura. Në ON, të tre kontaktet mbyllen njëkohësisht.

Numrat konkretë të terminaleve duhet të ndiqen sipas shënimeve dhe skemës së kontakteve të produktit.

Dallimi nga variantet e tjera

Në këtë seri:

GS2/1 → 1 pol
GS2/2 → 2 pole
GS2/3 → 3 pole

Prandaj LW26-32 GS2/3 është varianti i përshtatshëm kur kërkohet komandimi ON/OFF i të tre fazave L1, L2 dhe L3.
