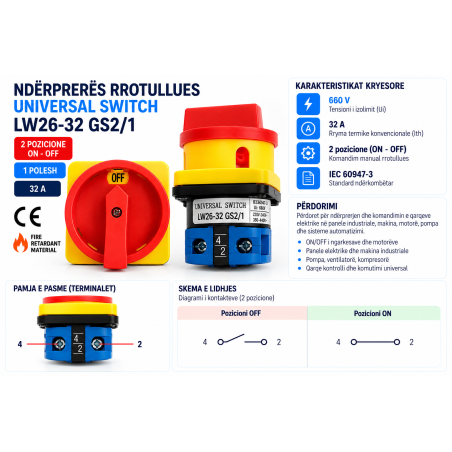

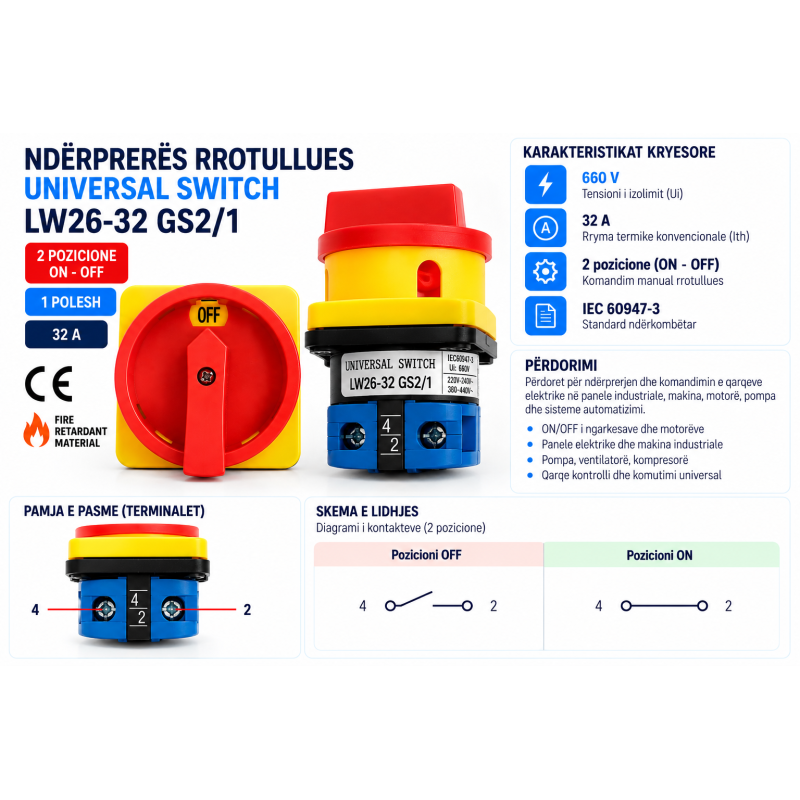

Ndërprerës Rrotullues ON/OFF 1P 32A – LW26-32 GS2/1

Ndërprerësi rrotullues LW26-32 GS2/1 është ndërprerës manual industrial 1-polësh, me 2 pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen e një qarku elektrik.

Me rrymë termike të deklaruar 32 A dhe tension izolimi Ui 660 V, është i përshtatshëm për përdorim në panele elektrike, makina industriale, pompa, ventilatorë, pajisje elektrike dhe qarqe kontrolli.

Konfigurimi 1-polësh mundëson ndërprerjen e një përçuesi/qarku. Në një aplikim tipik monofazor, ndërprerësi mund të përdoret për ndërprerjen e fazës L, ndërsa neutrali N mbetet i lidhur, kur kjo lejohet nga skema dhe kërkesat e instalimit.

Doreza e madhe rrotulluese kuqe/verdhë siguron identifikim të qartë të gjendjes ON/OFF dhe komandim të lehtë nga pjesa e përparme e panelit.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – kontakti është i hapur dhe qarku është i ndërprerë.
ON – kontakti mbyllet dhe qarku aktivizohet.

Ky konfigurim është i përshtatshëm kur kërkohet një komandë e thjeshtë dhe e drejtpërdrejtë NDEZ/FIK për një qark.

Përdorimet

LW26-32 GS2/1 mund të përdoret për ON/OFF të ngarkesave elektrike, komandim manual të pajisjeve, panele elektrike dhe automatizimi, makina industriale, pompa, ventilatorë dhe qarqe ndihmëse.

Për shkak se është 1-polësh, përdoret kryesisht kur nevojitet ndërprerja e vetëm një përçuesi ose një qarku. Për ndërprerjen njëkohësisht të L + N, duhet përdorur varianti 2-polësh, si LW26-32 GS2/2.

Karakteristikat teknike

Lidhja

Për funksionin 1P ON/OFF, ndërprerësi komuton një qark:

L → Ndërprerësi → Ngarkesa

Në pozicionin OFF, kontakti hapet dhe ndërpret furnizimin. Në pozicionin ON, kontakti mbyllet dhe furnizon ngarkesën.

Numrat konkretë të terminaleve duhet të ndiqen sipas shënimit dhe diagramit të kontakteve të produktit.
