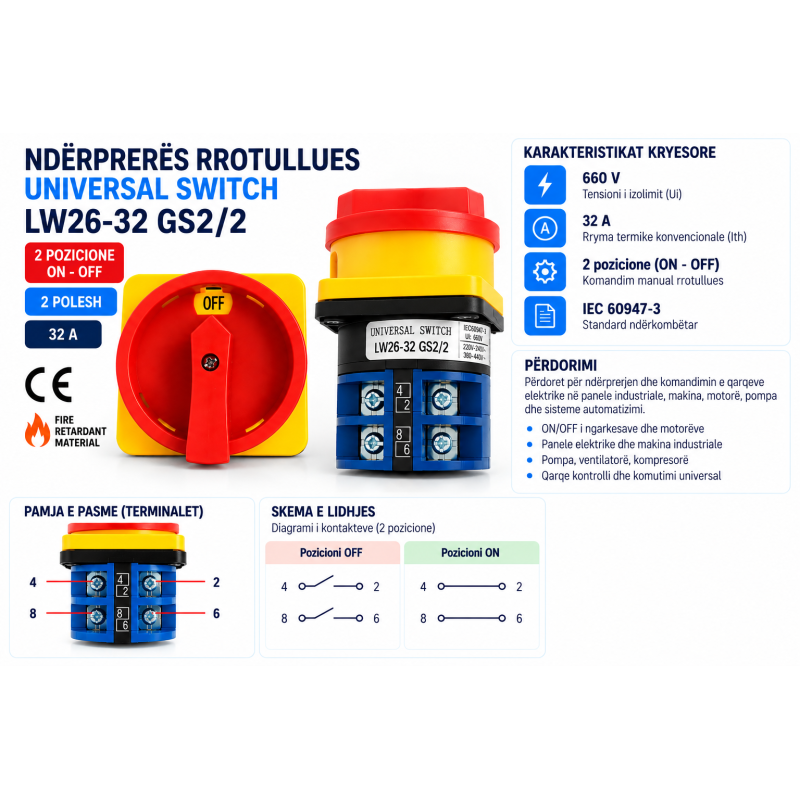

Ndërprerës Rrotullues ON/OFF 2P 32A – LW26-32 GS2/2

Ndërprerësi rrotullues LW26-32 GS2/2 është një ndërprerës manual industrial 2-polësh, me dy pozicione ON–OFF, i projektuar për kyçjen dhe çkyçjen e qarqeve elektrike.

Me kapacitet termik të deklaruar 32 A dhe tension izolimi Ui 660 V, është i përshtatshëm për përdorim në panele elektrike, makina industriale, pompa, motorë, ventilatorë, kompresorë dhe pajisje të tjera elektrike.

Doreza e madhe rrotulluese kuqe/verdhë e bën pozicionin e ndërprerësit lehtësisht të dallueshëm dhe është veçanërisht praktike për montim në dyer ose panele elektrike.

Funksioni ON/OFF

Ndërprerësi ka 2 pozicione të qëndrueshme:

OFF – qarqet e komanduara janë të ndërprera.
ON – kontaktet mbyllen dhe qarqet aktivizohen.

Konfigurimi 2-polësh mundëson ndërprerjen njëkohësisht të dy përçuesve/qarqeve. Për shembull, në një instalim monofazor mund të përdoret për ndërprerjen e L + N, kur kjo parashihet nga skema e instalimit.

Përdorimet

Modeli LW26-32 GS2/2 mund të përdoret për ndezje/fikje të pajisjeve dhe makinerive, izolim manual të qarqeve, pompa dhe motorë monofazorë, ventilatorë, kompresorë, panele kontrolli dhe pajisje industriale.

Doreza kuqe/verdhë e bën gjithashtu të përshtatshëm për aplikime ku kërkohet një ndërprerës kryesor manual qartësisht i identifikueshëm.

Karakteristikat teknike

Lidhja

Si ndërprerës 2-polësh ON/OFF, dy qarqet komutohen njëkohësisht. Në aplikim tipik monofazor:

Poli 1 → L (Faza)
Poli 2 → N (Neutrali)

Në pozicionin OFF, të dy qarqet ndërpriten, ndërsa në ON kontaktet përkatëse mbyllen.

Për lidhjen me numrat konkretë të terminaleve duhet ndjekur konfigurimi i kontakteve i modelit.
