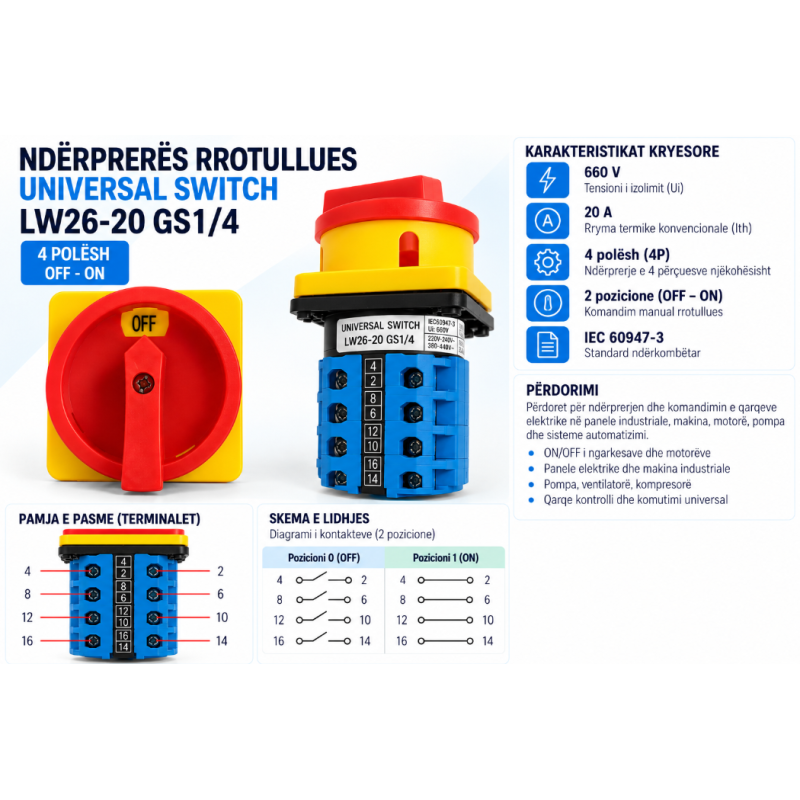

Ndërprerës Rrotullues ON/OFF 4P 20A – LW26-20 GS1/4
20,00 €
me TVSH
Ndërprerësi rrotullues LW26-20 GS1/4 është një ndërprerës universal (cam switch) 4-polësh, me 2 pozicione OFF–ON, i projektuar për kyçjen dhe çkyçjen manuale të qarqeve elektrike.
Konfigurimi 4P mundëson ndërprerjen njëkohësisht të 4 përçuesve, prandaj është veçanërisht i përshtatshëm për sisteme trefazore ku kërkohet ndërprerja e L1 + L2 + L3 + N, si dhe për aplikime të tjera ku duhet të komutohen katër qarqe në të njëjtën kohë.
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
Ndërprerësi rrotullues LW26-20 GS1/4 është një ndërprerës universal (cam switch) 4-polësh, me 2 pozicione OFF–ON, i projektuar për kyçjen dhe çkyçjen manuale të qarqeve elektrike.
Konfigurimi 4P mundëson ndërprerjen njëkohësisht të 4 përçuesve, prandaj është veçanërisht i përshtatshëm për sisteme trefazore ku kërkohet ndërprerja e L1 + L2 + L3 + N, si dhe për aplikime të tjera ku duhet të komutohen katër qarqe në të njëjtën kohë.
Doreza rrotulluese kuqe/verdhë siguron identifikim të qartë të funksionit dhe komandim të lehtë nga pjesa e përparme e panelit.
Funksioni
OFF (0): të katër polet janë të çkyçura.
ON (1): të katër polet kyçen njëkohësisht.
Ky konfigurim e bën të përshtatshëm si ndërprerës kryesor ose lokal për panele elektrike, makina dhe pajisje industriale, kur parametrat e qarkut përputhen me specifikimet e ndërprerësit.
Përdorimet
Mund të përdoret për panele elektrike trefazore me neutral, makina industriale, motorë, pompa, ventilatorë, kompresorë dhe pajisje automatizimi. Gjithashtu është praktik në qarqe ku kërkohet izolimi i njëkohshëm i katër përçuesve.
Karakteristikat teknike
| Karakteristika | Vlera |
|---|---|
| Modeli | LW26-20 GS1/4 |
| Lloji | Ndërprerës rrotullues / Cam Switch |
| Funksioni | OFF–ON |
| Numri i poleve | 4P – 4 pole |
| Numri i terminaleve | 8 |
| Numri i pozicioneve | 2 |
| Rryma termike konvencionale | Ith 20 A |
| Tensioni i izolimit | Ui 660 V |
| Komandimi | Manual, rrotullues |
| Doreza | Kuqe / verdhë |
| Standardi | IEC 60947-3 |
| Konformiteti | CE |
| Materiali | Fire Retardant – material rezistent ndaj përhapjes së flakës |
| Montimi | Në panel |
| Përdorimi | Industrial / komercial |
Skema e lidhjes – 4 pole
Ndërprerësi ka 4 çifte kontaktesh, pra gjithsej 8 terminale funksionale:
4 ↔ 2
8 ↔ 6
12 ↔ 10
16 ↔ 14
Në pozicionin OFF, kontaktet janë të hapura. Në pozicionin ON, të katër çiftet mbyllen njëkohësisht.
Në një sistem 3-fazor + neutral,
Në një sistem 3-fazor + neutral, lidhja tipike mund të organizohet:
L1 → Poli 1
L2 → Poli 2
L3 → Poli 3
N → Poli 4
Kështu, me një veprim të vetëm të dorezës, ndërpriten ose lidhen njëkohësisht të tre fazat dhe neutrali.
Avantazhet
- 4 pole për komutim të njëkohshëm të katër përçuesve
- 20 A Ith
- Ui 660 V
- Vetëm 2 pozicione OFF–ON, për përdorim të thjeshtë
- Dorezë e madhe kuqe/verdhë, lehtësisht e dallueshme në panel
- 8 terminale për katër qarqe të veçanta
- Material Fire Retardant, rezistent ndaj përhapjes së flakës
- CE
- Për panele elektrike dhe aplikime industriale
- Konstruksion kompakt për montim në panel
