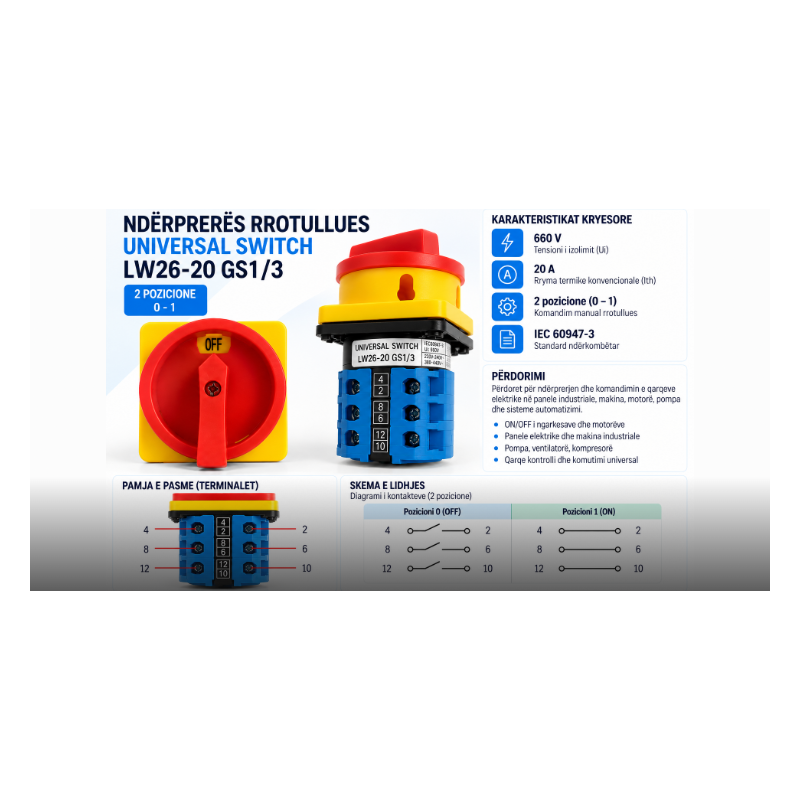

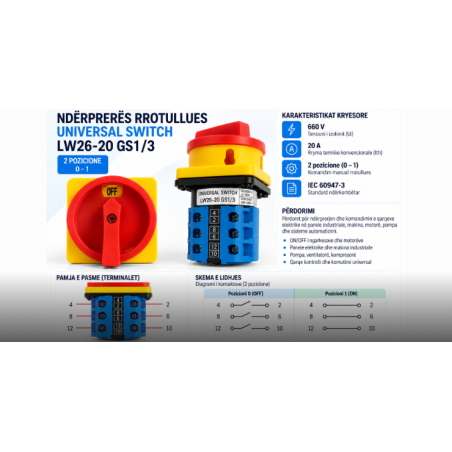

Ndërprerës Rrotullues ON/OFF 3P 20A – LW26-20 GS1/3

Ndërprerësi rrotullues LW26-20 GS1/3 është një ndërprerës universal (cam switch) 3-polësh, me 2 pozicione 0–1 (OFF/ON), i projektuar për kyçjen dhe çkyçjen manuale të qarqeve elektrike.

Konfigurimi 3P mundëson ndërprerjen njëkohësisht të tre përçuesve, duke e bërë veçanërisht të përshtatshëm për ngarkesa trefazore L1–L2–L3, motorë, pompa, ventilatorë dhe makina industriale.

Doreza e madhe rrotulluese kuqe/verdhë siguron komandim të dukshëm dhe të lehtë nga paneli. Pozicioni 0/OFF çkyç ngarkesën, ndërsa pozicioni 1/ON kyç të tre polet njëkohësisht.

Funksioni

0 – OFF: të tre polet janë të hapura dhe ngarkesa është e çkyçur.
1 – ON: të tre polet mbyllen dhe ngarkesa furnizohet.

Për një qark tipik trefazor, ndërprerësi mund të përdoret për:

L1 → T1
L2 → T2
L3 → T3

Kështu, të tre fazat komutohen njëkohësisht me një lëvizje të vetme të dorezës.

Përdorimet

LW26-20 GS1/3 është i përshtatshëm për motorë dhe pompa trefazore, ventilatorë, kompresorë, makina industriale, panele elektrike dhe pajisje automatizimi. Mund të përdoret si ndërprerës lokal ON/OFF ose si element manual izolimi/komandimi, kur karakteristikat elektrike të ngarkesës përputhen me kategorinë e përdorimit të ndërprerësit.

Karakteristikat teknike

Skema e lidhjes

Modeli 3-polësh ka 3 çifte kontaktesh, pra 6 terminale funksionale. Në variantin e fotografuar ato paraqiten:

4 ↔ 2
8 ↔ 6
12 ↔ 10

Në 0/OFF kontaktet janë të hapura.
Në 1/ON mbyllen njëkohësisht 4–2, 8–6 dhe 12–10.

Kjo e bën lidhjen shumë të përshtatshme për një furnizim trefazor, ku secila fazë kalon nëpër një kontakt të veçantë.
