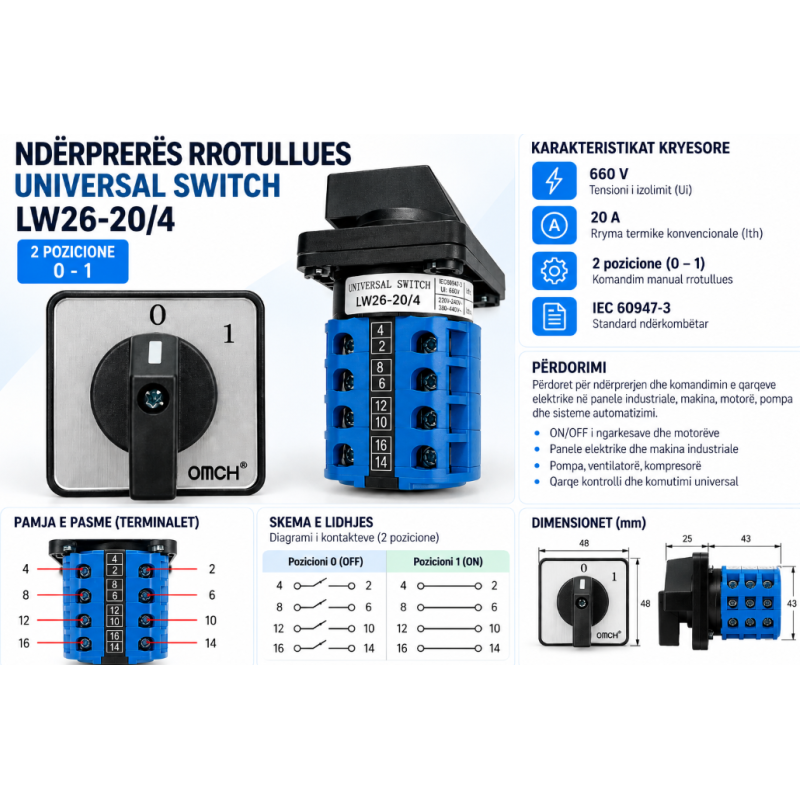

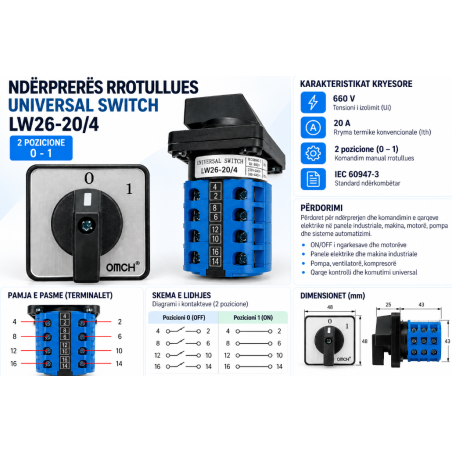

Ndërprerës Rrotullues Universal 0–1, 20A – LW26-20/4

Ndërprerësi rrotullues universal LW26-20/4 është një cam switch industrial me 2 pozicione (0–1) dhe 16 terminale, i projektuar për komandimin dhe komutimin manual të disa qarqeve elektrike njëkohësisht.

Konfigurimi me 16 terminale ofron më shumë mundësi lidhjeje dhe e bën këtë variant të përshtatshëm për aplikime ku nevojitet komandimi i disa kontakteve me një veprim të vetëm të dorezës.

Përdoret në panele elektrike, makina industriale, motorë, pompa, ventilatorë, kompresorë dhe sisteme automatizimi, si dhe në qarqe ku së bashku me ngarkesën kryesore duhet të komutohen kontakte ose qarqe ndihmëse.

Funksioni 0–1

Ndërprerësi ka 2 pozicione të qëndrueshme:

0 – OFF: kontaktet përkatëse janë të çkyçura sipas konfigurimit të cam-it.
1 – ON: kontaktet përkatëse komutohen/mbyllen sipas skemës së ndërprerësit.

Doreza rrotulluese mundëson kalim të qartë dhe të drejtpërdrejtë ndërmjet dy pozicioneve.

Përdorimet

Modeli LW26-20/4 është i përshtatshëm për komandim ON/OFF të motorëve dhe pompave, ndërprerje të qarqeve trefazore, komandim të makinerive industriale dhe komutim të disa qarqeve elektrike njëkohësisht.

Numri i madh i kontakteve e bën veçanërisht praktik kur, përveç qarkut kryesor, duhet të komutohen edhe qarqe ndihmëse, sinjalizim, kontaktorë ose funksione të tjera kontrolli.

Karakteristikat teknike

Terminalet dhe lidhja

Modeli LW26-20/4 disponon 16 terminale të numeruara 1–16, të organizuara në disa nivele kontaktesh.

Konfigurimi me 16 terminale mundëson realizimin e disa komutimeve njëkohësisht. Lidhja konkrete duhet të bëhet sipas diagramit të kontakteve të variantit, pasi funksioni i secilit çift terminalesh përcaktohet nga konfigurimi i brendshëm i cam-it.

Dallimi nga modelet e tjera

Në të njëjtën seri, LW26-20/2 ka 8 terminale, LW26-20/3 ka 12 terminale, ndërsa LW26-20/4 ka 16 terminale. Prandaj varianti /4 ofron më shumë kontakte dhe fleksibilitet për qarqe më komplekse.
