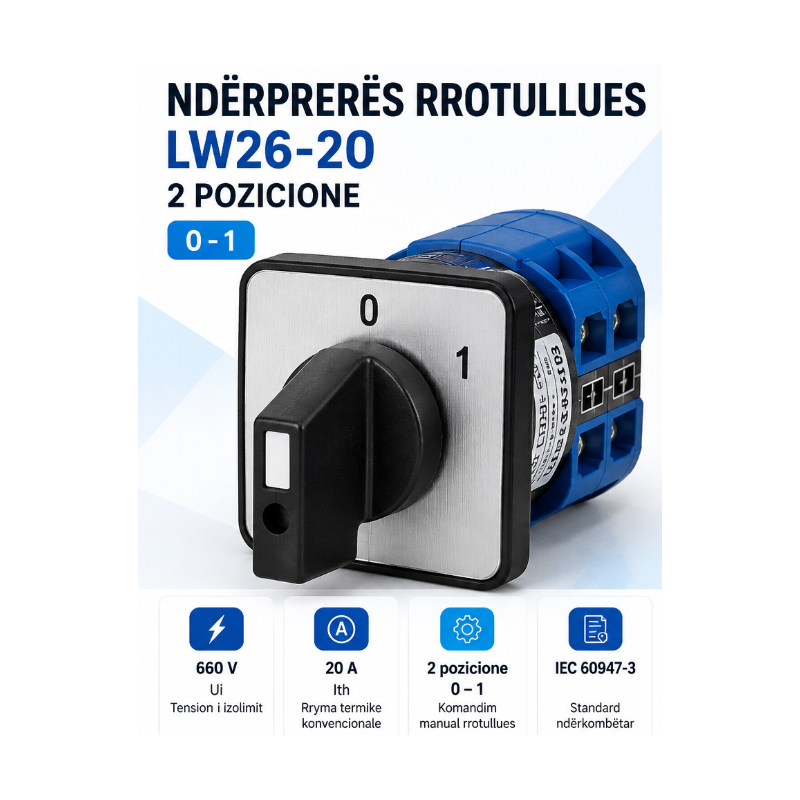

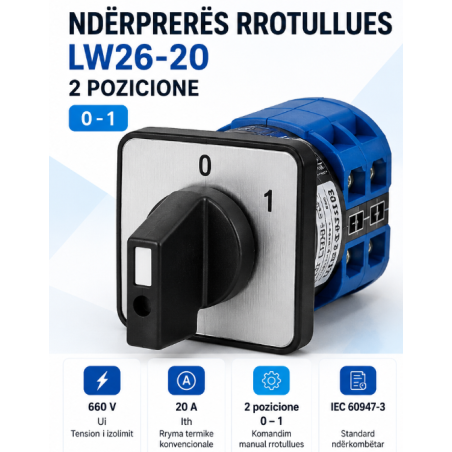

Ndërprerës Rrotullues Universal 0–1, 20A – LW26-20/2

LW26-20/2 është ndërprerës rrotullues universal (cam switch) me dy pozicione 0–1, i projektuar për komandim dhe komutim manual të qarqeve elektrike.

Ndërprerësi disponon 8 terminale, të organizuara në katër çifte kontakti, duke mundësuar ndërprerjen ose komutimin njëkohësisht të disa përçuesve sipas konfigurimit të brendshëm të kontakteve.

Pozicioni 0 përdoret për gjendjen e çkyçur, ndërsa pozicioni 1 për gjendjen e kyçur, sipas skemës së kontakteve.

Ku mund të përdoret?

Është i përshtatshëm për panele elektrike, makina industriale, pompa, motorë, ventilatorë, kompresorë dhe qarqe të ndryshme komandimi. Me katër qarqe kontakti në dispozicion mund të përdoret gjithashtu në aplikime ku duhet të komutohen njëkohësisht disa përçues.

Për shembull, në një instalim trefazor mund të përdoren tre qarqe për L1, L2 dhe L3, ndërsa përdorimi i kontaktit të katërt varet nga projekti i instalimit. Në qarqe monofazore mund të përdoren kontaktet sipas nevojës së skemës.

Karakteristikat teknike

Terminalet

Fizikisht terminalet janë të numeruara:

1 – 2
3 – 4
5 – 6
7 – 8

Por këtu do të bëja një dallim të rëndësishëm për katalogun: nuk do të shkruaja ende se 1–2, 3–4, 5–6 dhe 7–8 mbyllen patjetër në pozicionin 1, pa kontrolluar diagramin e kontakteve ose pa i matur me multimetër. Numrat fizikë të terminaleve nuk mjaftojnë për ta garantuar logjikën e cam-it.
