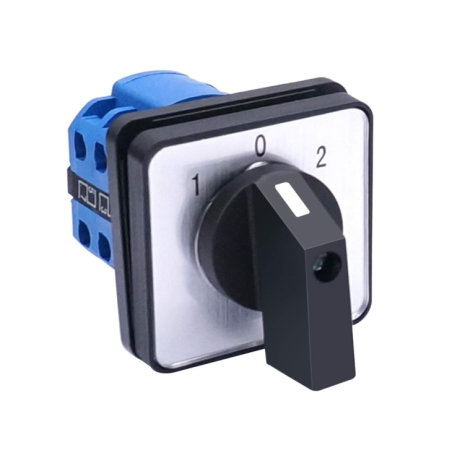

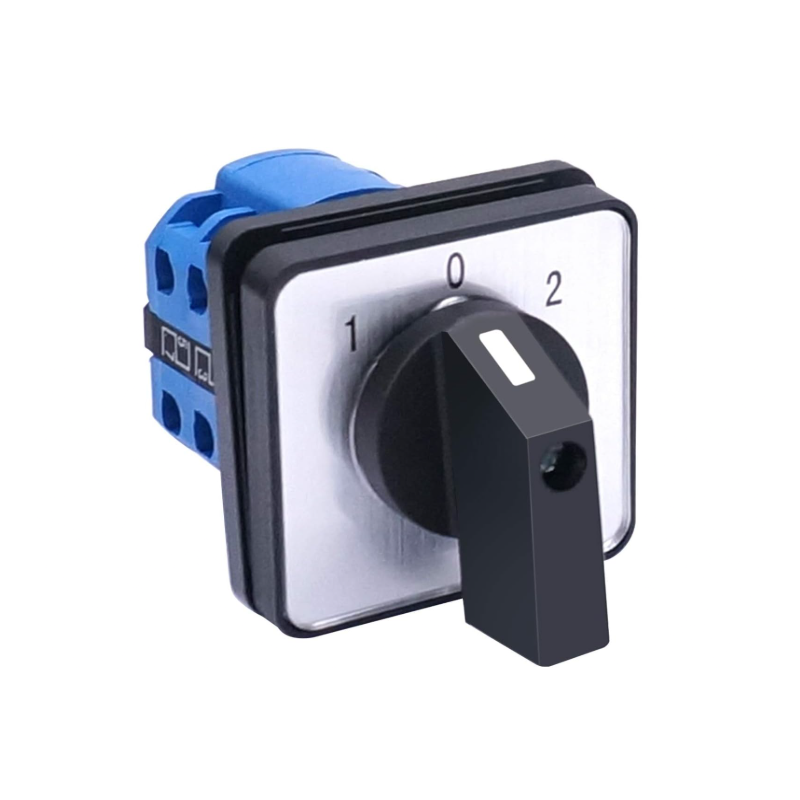

Çelës/Nderpreres Universal 20A, 3P, 8T – LW26-20/2

Çelësi rrotullues LW26-20/2 është një universal switch / rotary cam switch industrial për komandim, selektim dhe ndërrim qarqesh elektrike në panele kontrolli, makina dhe sisteme automatizimi.

Ky variant është 3-polësh me 8 terminale (3P 8T) dhe në etiketë deklarohet sipas standardit IEC 60947-3, me tension izolimi Ui 660 V dhe rrymë termike nominale Ith 20 A.

Është i përshtatshëm për përdorim si çelës selektues ose ndërrues në qarqe trefazore dhe qarqe kontrolli, në varësi të skemës së brendshme të kamës.

Karakteristikat kryesore:

• Modeli: LW26-20/2
• Seria: LW26-20
• Lloji: Universal Switch / Rotary Cam Switch
• Konfigurimi: 3P 8T
• Numri i poleve: 3
• Numri i terminaleve: 8
• Rryma termike nominale, Ith: 20 A
• Tensioni i izolimit, Ui: 660 V
• Standardi: IEC 60947-3
• Montimi: në panel
• Përdorim: komandim, selektim dhe ndërrim qarqesh
• I përshtatshëm për panele elektrike, makina industriale dhe automatizim

Shënim për lidhjen: te ky model 3P 8T, numri i terminaleve nuk mjafton për të përcaktuar me siguri çiftet e sakta të kontakteve pa parë skemën e stampuar në trupin e çelësit. Për këtë arsye, lidhja duhet bërë sipas diagramit të terminaleve të shënuar në vetë pajisjen.

Përdorime tipike: selektim qarqesh, komandim motorësh, ndërrim funksionesh, panele elektrike, makina industriale dhe sisteme automatizimi.
