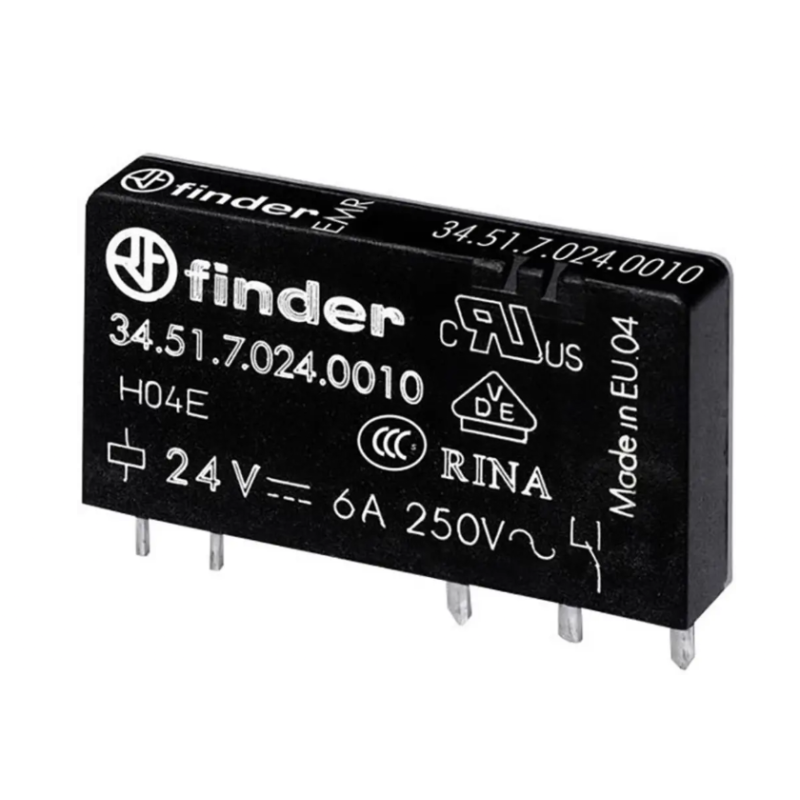

Rele Elektromekanike FINDER 34.51.7.024.0010 – 24VDC, 6A, SPDT

Releja FINDER 34.51.7.024.0010 është një rele elektromekanike ultra-kompakte nga seria 34.51, e projektuar për qarqe kontrolli, PLC, module interface dhe automatizim industrial.

Ky model përdor bobinë 24 VDC, ka një kontakt SPDT / 1 Changeover (1CO) dhe kapacitet kontakti deri në 6 A. Kontakti është i tipit COM / NO / NC, ndërsa materiali standard i kontakteve është AgNi – Silver Nickel.

Për shkak të gjerësisë vetëm rreth 5 mm, releja është veçanërisht e përshtatshme për panele elektrike ku kërkohet kursim hapësire. Mund të montohet direkt në PCB ose të përdoret me socket-et kompatibile të serisë 93 për montim në DIN Rail.

Karakteristikat kryesore:

• Modeli: 34.51.7.024.0010
• Seria: 34.51
• Lloji: Rele elektromekanike
• Tensioni i bobinës: 24 VDC
• Konfigurimi i kontakteve: SPDT / 1CO / 1 Changeover
• Rryma maksimale e kontaktit: 6 A
• Ngarkesa AC: 6 A / 250 VAC
• Ngarkesa DC: 6 A / 24 VDC
• Materiali i kontakteve: AgNi – Silver Nickel
• Rezistenca e bobinës: 3.35 kΩ
• Konsumi i bobinës: rreth 170 mW
• Rryma e bobinës: rreth 7.1 mA
• Tensioni minimal i aktivizimit: 16.8 VDC
• Diapazoni i bobinës: deri në 36 VDC
• Koha e aktivizimit: 5 ms
• Koha e çaktivizimit: rreth 3 ms
• Izolimi bobinë–kontakte: deri në 6 kV impulse
• Temperatura e punës: -40 deri +85 °C
• Dimensionet: rreth 28 × 5 × 15 mm
• Montimi: PCB ose socket
• Tipi i bobinës: Sensitive DC, non-latching

Funksioni i kontaktit:

BOBINA / COIL
A1 ───── 24 VDC ───── A2

KONTAKTI SPDT

           ┌──── NC
COM ───────┤
           └──── NO

Kur bobina nuk është e energjizuar, COM është i lidhur me NC. Kur aplikohet 24 VDC në bobinë, kontakti kalon nga NC në NO.

Përdorime tipike: PLC, module interface, qarqe kontrolli, komandim kontaktorësh, izolim sinjali, panele elektrike, makina industriale dhe sisteme automatizimi.
