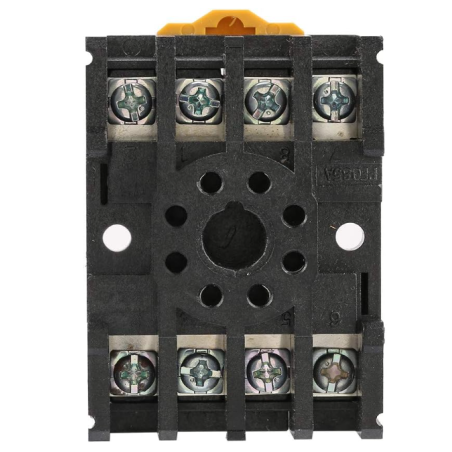

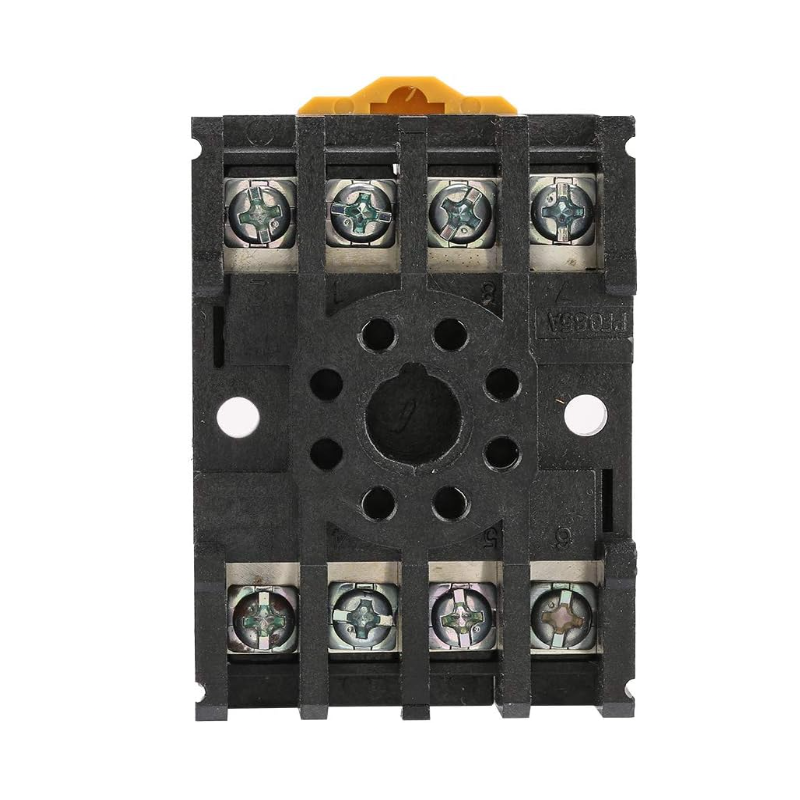

Bazë Releje për JQX-10F/2Z – 8-Pin

Baza për rele JQX-10F/2Z është një socket industrial 8-pin, i projektuar për montimin dhe lidhjen e releve elektromekanike me konfigurim 2PDT / 2 Changeover në panele elektrike dhe sisteme automatizimi.

Kjo bazë mundëson kabllim të rregullt dhe zëvendësim të shpejtë të relesë pa shkëputur instalimin elektrik. Është e përshtatshme për përdorim me rele JQX-10F/2Z 24V dhe modele të tjera kompatibile 8-pin me të njëjtin pinout.

Karakteristikat kryesore:

• Lloji: Bazë / Socket për rele
• Për rele: JQX-10F/2Z
• Numri i pinëve: 8
• Konfigurimi i relesë: 2PDT / 2 Changeover
• Kontakte të përputhshme: 2 × COM / NO / NC
• Terminale: me vida
• Montimi: DIN Rail ose panel
• Zëvendësim i lehtë i relesë
• E përshtatshme për PLC dhe qarqe kontrolli
• Përdorim në panele elektrike dhe automatizim industrial

Skema e lidhjes me numra

Për JQX-10F/2Z, konfigurimi tipik 8-pin është:

BOBINA / COIL
Pin 2 ───── A1
Pin 7 ───── A2

GRUPI 1
Pin 1 = COM1
Pin 3 = NO1
Pin 4 = NC1

GRUPI 2
Pin 8 = COM2
Pin 6 = NO2
Pin 5 = NC2

Tabela e terminaleve:

Kur bobina nuk është aktive, COM lidhet me NC. Kur bobina energjizohet, kontaktet kalojnë nga NC në NO.

Përdorime tipike: PLC, rele ndërmjetëse, komandim kontaktorësh, interlocking, panele elektrike, makina industriale dhe sisteme automatizimi.
