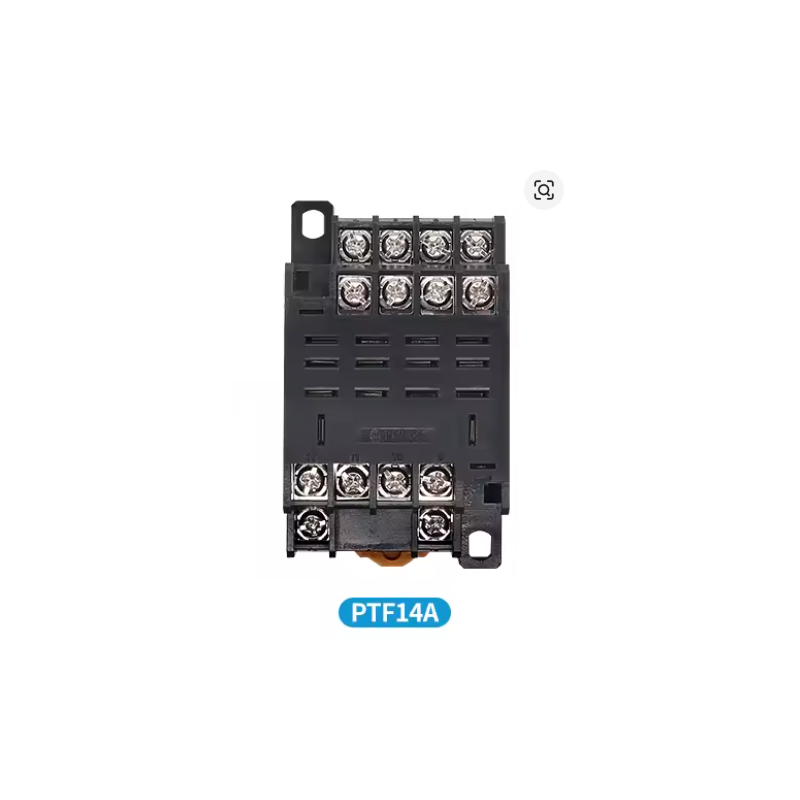

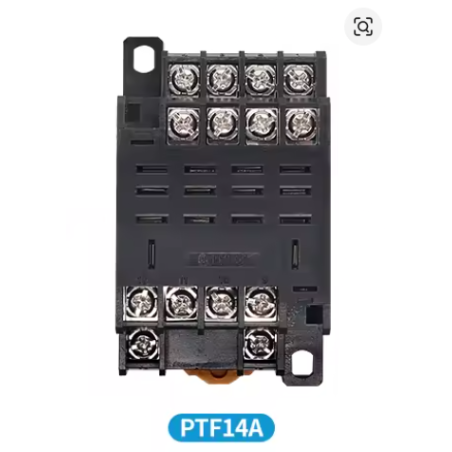

Bazë Releje PTF-14A – 14-Pin për Rele 4PDT

Baza e relesë PTF-14A është një socket industrial 14-pin, i projektuar për montimin dhe lidhjen e releve elektromekanike me konfigurim 4PDT / 4 Changeover.

Është e përshtatshme për rele të familjes LY4 / HH64P dhe modele të tjera kompatibile 14-pin me të njëjtin konfigurim terminalesh. Baza përdor terminale me vida dhe mund të montohet në DIN Rail ose drejtpërdrejt në panel.

PTF-14A mundëson zëvendësim të shpejtë të relesë pa çmontuar kabllimin, duke e bërë praktike për panele elektrike, PLC dhe automatizim industrial.

Karakteristikat kryesore:

• Modeli: PTF-14A
• Lloji: Bazë / Socket për rele
• Numri i pinëve: 14
• Për rele: 4PDT / 4 Changeover
• Kontakte të përputhshme: 4 × COM / NO / NC
• Terminale: me vida
• Montimi: DIN Rail / Panel
• E përshtatshme për rele të tipit LY4 / HH64P
• I përshtatshëm për PLC dhe qarqe kontrolli
• Zëvendësim i lehtë i relesë pa ndryshuar instalimin

Skema e lidhjes me numra – PTF-14A

BOBINA / COIL
Pin 13 ───── A1
Pin 14 ───── A2


GRUPI 1
Pin 1  = COM1
Pin 5  = NO1
Pin 9  = NC1

GRUPI 2
Pin 2  = COM2
Pin 6  = NO2
Pin 10 = NC2

GRUPI 3
Pin 3  = COM3
Pin 7  = NO3
Pin 11 = NC3

GRUPI 4
Pin 4  = COM4
Pin 8  = NO4
Pin 12 = NC4

Tabela e terminaleve:

Kur bobina nuk është aktive, COM lidhet me NC. Kur bobina energjizohet, secili COM kalon nga NC në NO.

Përdorime tipike: PLC, rele ndërmjetëse, interlocking, komandim kontaktorësh, panele elektrike, makina industriale dhe sisteme automatizimi.
