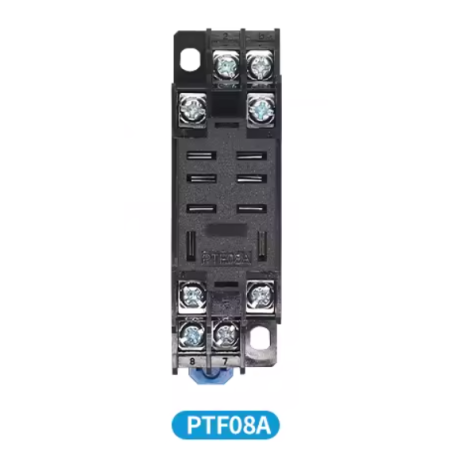

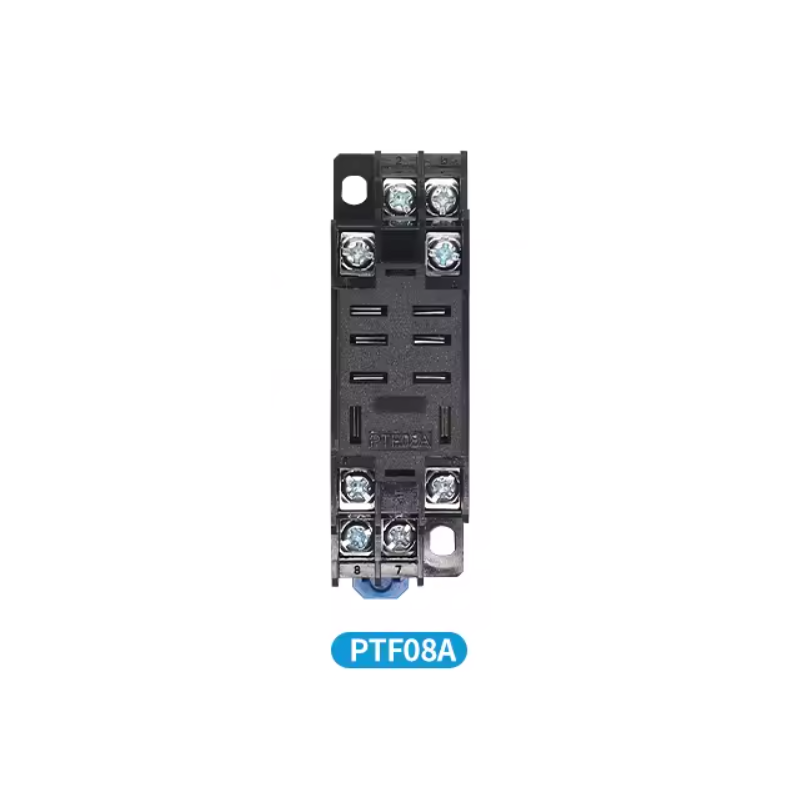

Bazë Releje PTF-08A – 8-Pin për Rele DPDT / 2PDT

aza e relesë PTF-08A është një socket industrial 8-pin, i projektuar për montimin dhe lidhjen e releve elektromekanike me konfigurim DPDT / 2PDT / 2 Changeover.

Është e përshtatshme për rele të familjes LY2, HH62P dhe modele të tjera 8-pin me të njëjtin konfigurim terminalesh. Baza ka terminale me vida dhe mund të montohet në DIN Rail ose drejtpërdrejt në panel.

PTF-08A lejon që releja të hiqet ose zëvendësohet shpejt pa ndryshuar kabllimin e panelit, duke e bërë praktike për mirëmbajtje dhe automatizim industrial.

Karakteristikat kryesore:

• Modeli: PTF-08A
• Lloji: Bazë / Socket për rele
• Numri i pinëve: 8
• Për rele: DPDT / 2PDT / 2 Changeover
• Kontakte të përputhshme: 2 × COM / NO / NC
• Rryma e socket-it: deri në 10 A sipas specifikimit të PTF08A
• Terminale: me vida
• Montimi: DIN Rail / Panel
• I përshtatshëm për LY2, HH62P dhe rele kompatibile
• I përshtatshëm për PLC dhe qarqe kontrolli
• Zëvendësim i lehtë i relesë pa çmontuar kabllimin.

Skema e lidhjes me numra – PTF-08A

BOBINA / COIL
Pin 2 ───── A1
Pin 7 ───── A2


GRUPI 1
Pin 1 = COM1
Pin 3 = NO1
Pin 4 = NC1

GRUPI 2
Pin 8 = COM2
Pin 6 = NO2
Pin 5 = NC2

Tabela e terminaleve:

Ky pinout është konfigurimi standard i përdorur për socket-in PTF08A me rele DPDT/LY2-style. Para lidhjes përfundimtare rekomandohet gjithmonë të kontrollohet edhe skema e printuar në rele, sepse socket-i mund të përdoret me modele të ndryshme kompatibile.

Kur bobina nuk është aktive:

• Pin 1 → Pin 4 (COM1 → NC1)
• Pin 8 → Pin 5 (COM2 → NC2)

Kur bobina aktivizohet:

• Pin 1 → Pin 3 (COM1 → NO1)
• Pin 8 → Pin 6 (COM2 → NO2)

Përdorime tipike: rele ndërmjetëse, PLC, interlocking, komandim kontaktorësh, qarqe kontrolli, panele elektrike, makina industriale dhe automatizim.
