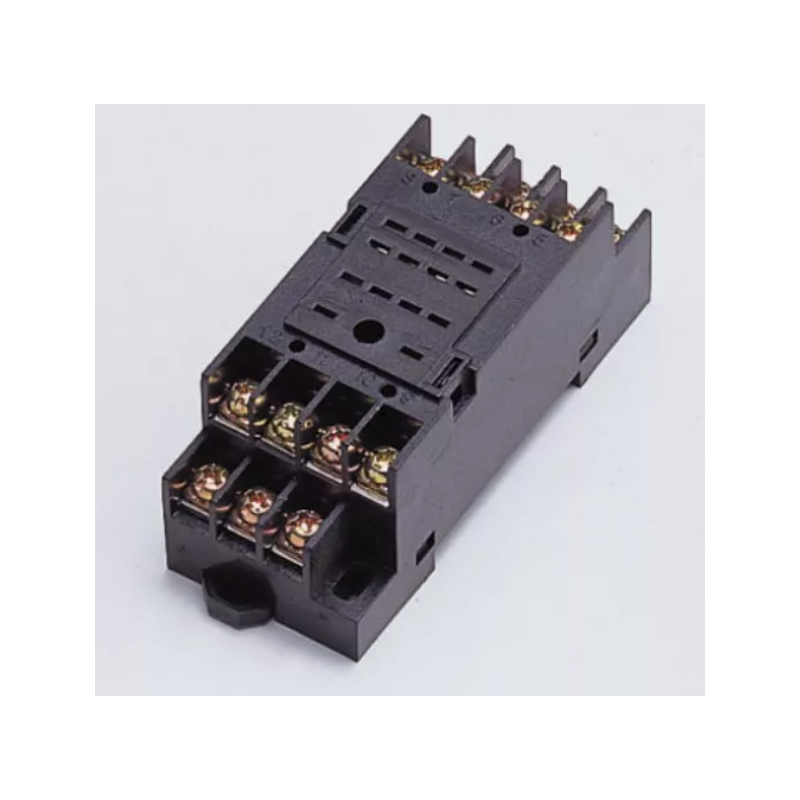

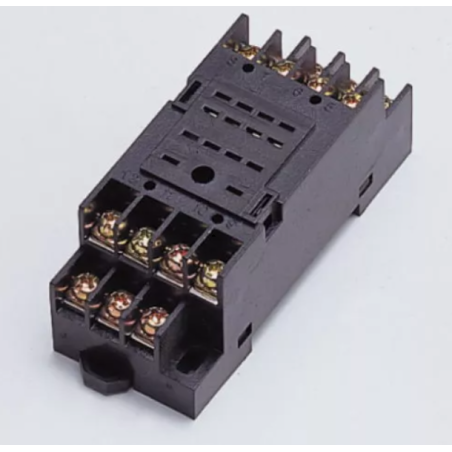

Bazë Releje PYF-14A – 14-Pin për Rele 4PDT

Baza e relesë PYF-14A është një socket industrial 14-pin, i projektuar për montimin dhe lidhjen e releve elektromekanike me konfigurim 4PDT / 4 Changeover në panele elektrike dhe sisteme automatizimi.

Kjo bazë mundëson kabllim të rregullt, mirëmbajtje të lehtë dhe zëvendësim të shpejtë të relesë pa shkëputur instalimin elektrik. Është e përshtatshme për rele të tipit MY4 / HH54P dhe modele të tjera kompatibile 14-pin me të njëjtin pinout.

Baza përdor terminale me vida dhe mund të montohet në DIN Rail ose panel, sipas konfigurimit të instalimit.

Karakteristikat kryesore:

• Modeli: PYF-14A
• Lloji: Bazë / socket për rele
• Numri i pinëve: 14
• Për rele: 4PDT / 4 Changeover
• Kontakte të përputhshme: 4 × COM / NO / NC
• Terminale: me vida
• Montimi: DIN Rail ose panel
• Zëvendësim i shpejtë i relesë
• I përshtatshëm për PLC dhe qarqe kontrolli
• Përdorim në panele elektrike dhe automatizim industrial

Skema e lidhjes me numra – PYF-14A

BOBINA / COIL
Pin 13 ───── A2
Pin 14 ───── A1


GRUPI 1
Pin 1  = NC1
Pin 5  = NO1
Pin 9  = COM1

GRUPI 2
Pin 2  = NC2
Pin 6  = NO2
Pin 10 = COM2

GRUPI 3
Pin 3  = NC3
Pin 7  = NO3
Pin 11 = COM3

GRUPI 4
Pin 4  = NC4
Pin 8  = NO4
Pin 12 = COM4

Tabela e terminaleve:

Kur releja nuk është e energjizuar, COM lidhet me NC. Kur bobina aktivizohet, secili kontakt COM kalon nga NC në NO.

Përdorime tipike: PLC, rele ndërmjetëse, qarqe interlocking, komandim kontaktorësh, panele elektrike, makina industriale dhe sisteme automatizimi.
