Rele Elektromekanike OMCH HH62PL (LY2)

Releja OMCH HH62PL (LY2) është një rele elektromekanike universale me 2 kontakte changeover (DPDT / 2PDT) dhe konfigurim 8-pin, e projektuar për qarqe kontrolli, PLC, makina industriale dhe panele elektrike.

Modeli HH62PL është ekuivalent me familjen LY2 dhe varianti me shenjën L përfshin LED indikator të gjendjes së bobinës. Kontaktet përdorin aliazh argjendi dhe mbështesin ngarkesa deri në 10 A në 28 VDC ose 240 VAC.

Ky rele është i disponueshëm me bobina të ndryshme AC/DC. Për përdorim në automatizim industrial, versionet 24 VDC janë ndër më të zakonshmet; nëse releja jote konkrete është 24V, mund ta vendosim edhe këtë në titull.

Karakteristikat kryesore:

• Modeli: HH62PL (LY2)
• Lloji: Rele elektromekanike
• Konfigurimi i kontakteve: DPDT / 2PDT / 2 Changeover
• Numri i pinëve: 8
• Kontaktet: 2 × COM / NO / NC
• Kapaciteti i kontakteve: 10 A / 28 VDC
• Kapaciteti i kontakteve AC: 10 A / 240 VAC
• Materiali i kontakteve: aliazh argjendi
• Fuqia e bobinës DC: ≤0.9 W
• Fuqia e bobinës AC: ≤1.2 VA
• Variante bobine DC: 6–220 VDC
• Variante bobine AC: 6–380 VAC
• Indikator: LED
• Rezistenca e izolimit: ≥500 MΩ @ 500 VDC
• Jetëgjatësia elektrike: rreth 100,000 cikle
• Jetëgjatësia mekanike: rreth 1,000,000 cikle sipas specifikimit OMCH
• Temperatura e punës: -25 deri +55 °C

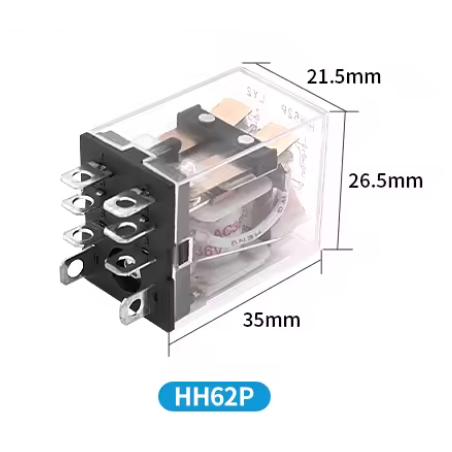

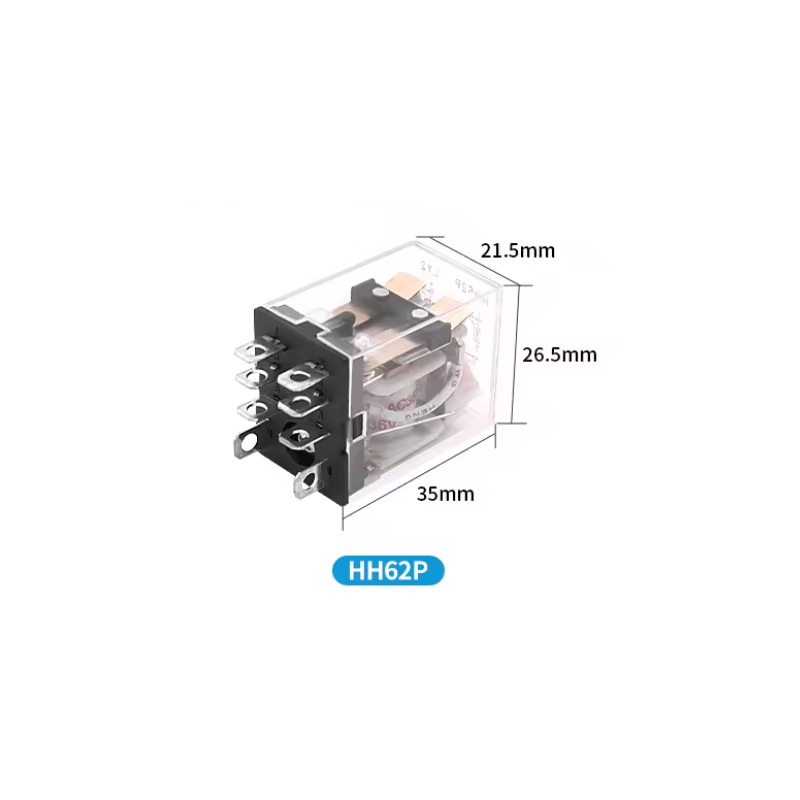

• Dimensionet: rreth 27.3 × 21 × 35.2 mm
• Socket i përshtatshëm: PTF08A
• Montimi: Plug-in socket / panel

Funksioni i kontakteve:

BOBINA / COIL
A1 ───── Coil ───── A2

KONTAKTET

COM1 ─── NC1 / NO1
COM2 ─── NC2 / NO2

Kur bobina nuk është e energjizuar, kontaktet COM janë të lidhura me NC. Kur bobina aktivizohet, kontaktet kalojnë nga NC në NO.

Përdorime tipike: PLC, komandim kontaktorësh, interlocking, panele elektrike, makina industriale, qarqe sinjalizimi dhe automatizim industrial.
