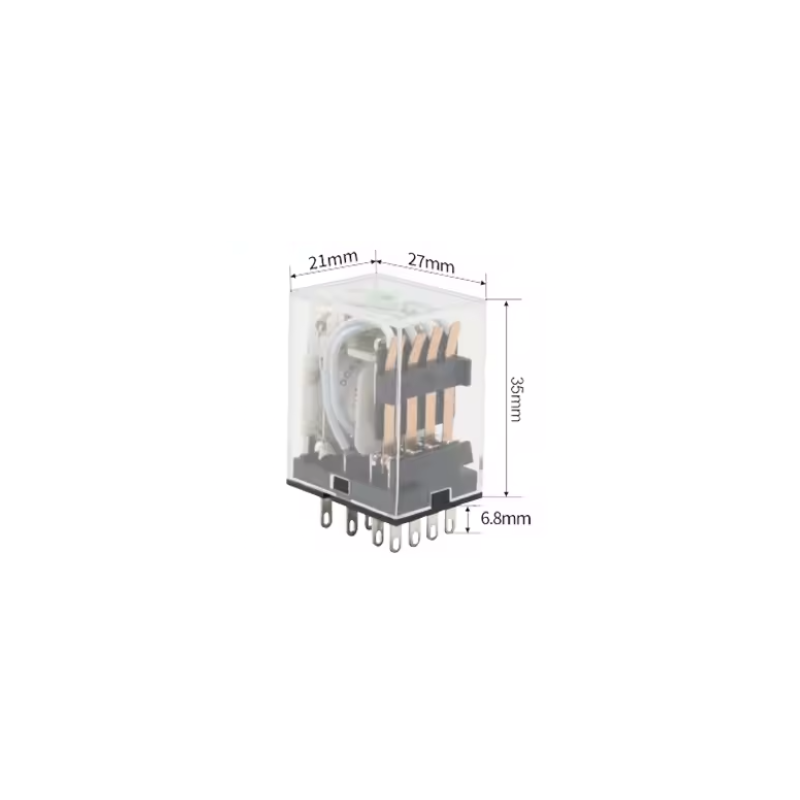

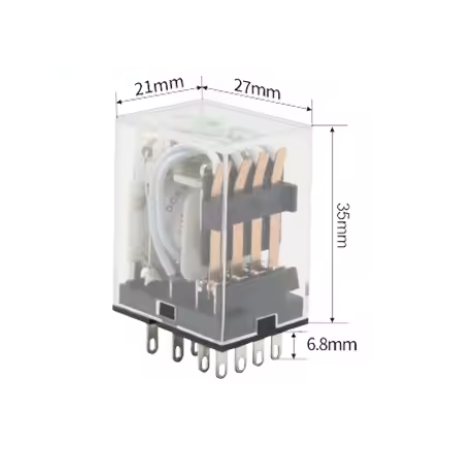

Rele Elektromekanike 4PDT 14-Pin OMCH HH54PL – 24V

Releja OMCH HH54PL 24V është një rele elektromekanike universale me 4 kontakte changeover (4PDT / 4C) dhe konfigurim 14-pin, e projektuar për qarqe kontrolli, PLC, makina dhe panele elektrike industriale.

Ky model përdor bobinë 24V dhe mundëson komandimin ose ndërrimin e katër qarqeve të pavarura përmes një sinjali të vetëm kontrolli. Kjo e bën veçanërisht të përshtatshme për interlocking, shpërndarje sinjalesh, izolim elektrik dhe komandim të pajisjeve ndihmëse në automatizim.

Karakteristikat kryesore:

• Modeli: HH54PL
• Lloji: Rele elektromekanike
• Tensioni i bobinës: 24V
• Konfigurimi i kontakteve: 4PDT / 4 Changeover
• Numri i pinëve: 14
• Kontakte: 4 × COM / NO / NC
• Montimi: Plug-in relay socket
• I përshtatshëm për PLC dhe qarqe kontrolli
• Komandim i disa qarqeve me një bobinë
• Izolim elektrik ndërmjet qarkut të komandimit dhe kontakteve
• Përdorim në panele elektrike dhe automatizim industrial

Funksioni i kontakteve:

• 4 kontakte COM
• 4 kontakte NO – Normally Open
• 4 kontakte NC – Normally Closed

Kur bobina nuk është e energjizuar, secili kontakt COM është i lidhur me NC. Kur bobina merr 24V, të katër kontaktet kalojnë nga NC në NO.

Skema e thjeshtuar:

BOBINA / COIL
A1 ───── 24V ───── A2

KONTAKTET

COM1 ─── NC1 / NO1
COM2 ─── NC2 / NO2
COM3 ─── NC3 / NO3
COM4 ─── NC4 / NO4

Përdorime tipike: PLC, panele elektrike, qarqe kontrolli, makina industriale, interlocking, komandim kontaktorësh, sinjalizim dhe sisteme automatizimi.
