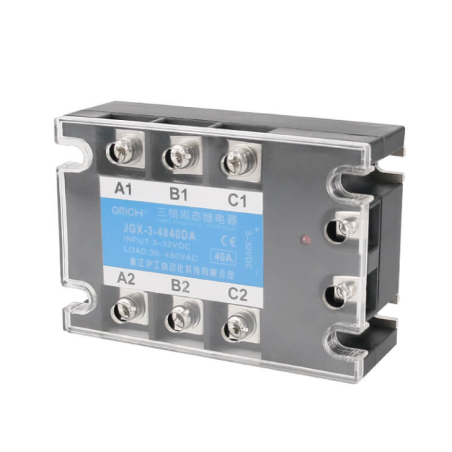

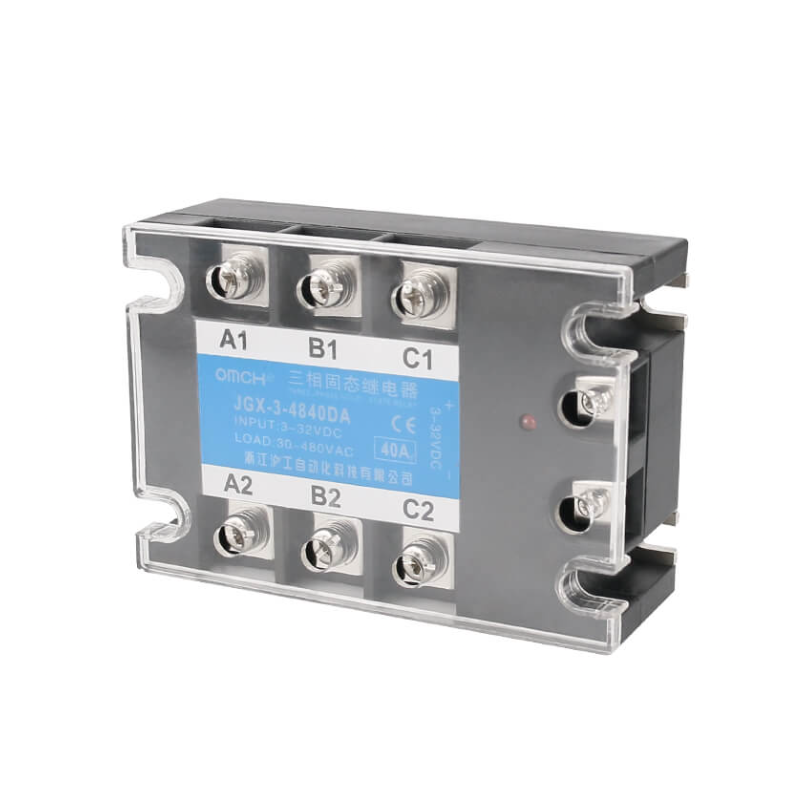

Rele Solid State 3-Fazore OMCH JGX-3-4840DA – DC në AC, 40A

Releja OMCH JGX-3-4840DA është një Solid State Relay (SSR) 3-fazore, DC-to-AC, e projektuar për komandimin pa kontakte mekanike të ngarkesave trefazore AC nga një sinjal kontrolli DC.

Ky model përdor hyrje kontrolli 4–32 VDC dhe është i projektuar për tension ngarkese 24–480 VAC me rrymë nominale deri në 40 A. Është i përshtatshëm për ngarkesa rezistive dhe aplikime industriale ku kërkohet komutim i shpejtë, pa zhurmë dhe pa konsum mekanik të kontakteve.

Për aplikime me rrymë të lartë rekomandohet përdorimi i një heatsink/radiatori adekuat dhe montim korrekt termik, veçanërisht kur përdoret me rezistenca ngrohëse ose ngarkesa të vazhdueshme. OLX

Lidhja elektrike:

• Control + / −: sinjal kontrolli 4–32 VDC
• AC Input/Output: tre fazat e ngarkesës trefazore
• I përshtatshëm për komandim nga PID controller, PLC ose kontrollues tjetër me dalje DC

Skema e thjeshtuar e lidhjes:

KONTROLLI / INPUT
4–32 VDC
   │
   ├──── + ───── nga PLC / PID
   └──── - ───── 0V / GND


NGARKESA 3-FAZORE / OUTPUT

L1 ───── SSR ───── U
L2 ───── SSR ───── V
L3 ───── SSR ───── W

                └────> Ngarkesë 3-fazore

Karakteristikat kryesore:

• Modeli: JGX-3-4840DA
• Lloji: Solid State Relay
• Tipi: DC to AC
• Fazat: 3 faza
• Rryma nominale: 40 A
• Tensioni i kontrollit: 4–32 VDC
• Tensioni i ngarkesës: 24–480 VAC
• Komutim elektronik pa kontakte mekanike
• Koha tipike e aktivizimit: ≤10 ms
• Indikator LED i funksionimit
• Funksionim pa zhurmë
• Shpejtësi e lartë komutimi
• Jetëgjatësi e lartë
• I përshtatshëm për ngarkesa rezistive dhe industriale

Përdorime tipike: rezistenca ngrohëse trefazore, furra industriale, makina paketimi, pajisje termike, sisteme PID, makina industriale dhe automatizim me PLC.
