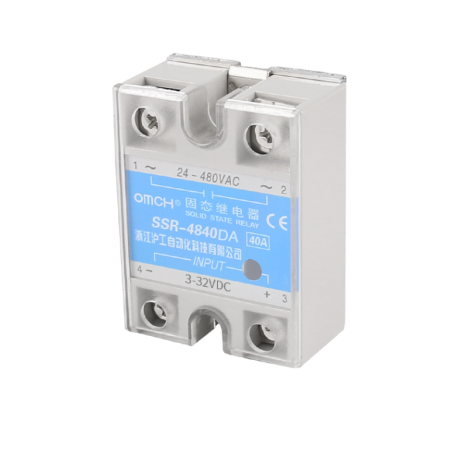

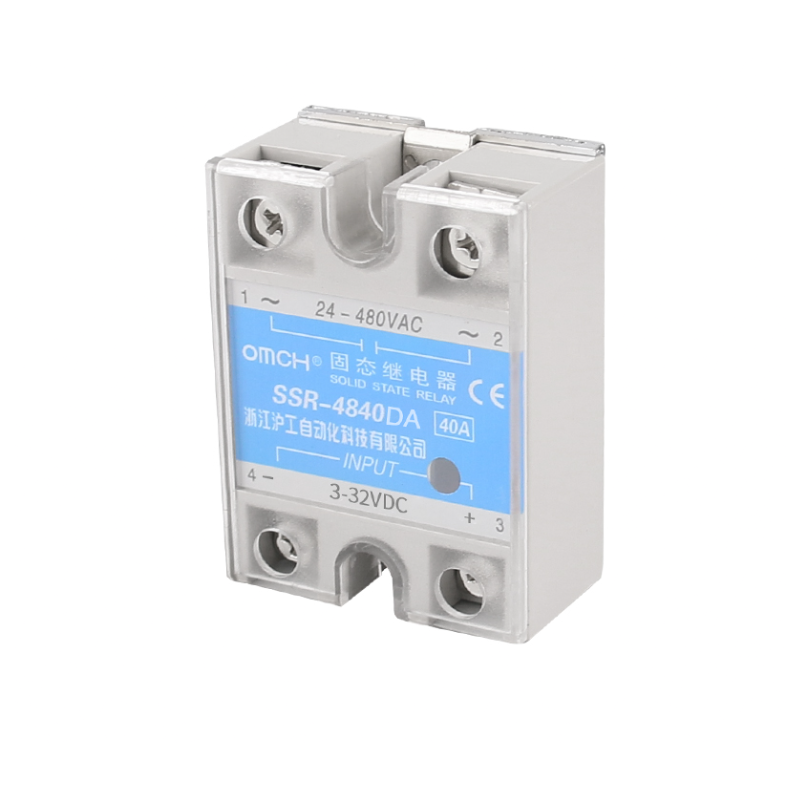

Rele Solid State OMCH SSR-1-40DA – DC në AC, 40A

Releja OMCH SSR-1-40DA është një Solid State Relay (SSR) njëfazore DC-to-AC, e projektuar për komandimin e ngarkesave AC nga një sinjal kontrolli DC.

Modeli punon me hyrje kontrolli 3–32 VDC dhe mund të komandojë ngarkesa deri në 40 A, me tension ngarkese deri në rreth 24–480 VAC sipas serisë. Për shkak se nuk përdor kontakte mekanike, SSR ofron komutim të shpejtë, funksionim pa zhurmë dhe jetëgjatësi të lartë në aplikime me ndezje/fikje të shpeshta.

Ky model është veçanërisht i përshtatshëm për rezistenca ngrohëse, furra, makina paketimi, sisteme temperature me PID controller dhe automatizim industrial. Në ngarkesa të larta rekomandohet përdorimi i heatsink/radiatorit ftohës për shpërndarjen e nxehtësisë.

Lidhja elektrike:

• Input +: +3–32 VDC nga PID / PLC
• Input −: 0 V / GND
• Output AC: dy terminale për lidhjen në seri me ngarkesën AC

Skema e thjeshtuar e lidhjes:

KONTROLLI / INPUT
3–32 VDC
   │
   ├──── + ───── nga PID / PLC
   └──── - ───── 0V / GND

NGARKESA / OUTPUT
230 VAC
   │
   ├──── SSR-1-40DA ───── Ngarkesa
   │                        │
   └──────────────────── Neutral

Karakteristikat kryesore:

• Modeli: SSR-1-40DA
• Lloji: Solid State Relay
• Tipi: DC to AC
• Fazat: 1 fazë
• Rryma nominale e ngarkesës: 40 A
• Tensioni i kontrollit: 3–32 VDC
• Tensioni i ngarkesës: 24–480 VAC
• Trigger: Zero-crossing
• Rryma e kontrollit: deri rreth 10–12 mA
• Rënia e tensionit në ON: ≤1.5–1.6 V
• Leakage current në OFF: ≤2–5 mA
• Koha e përgjigjes: ≤10 ms
• Forca dielektrike: rreth 2500 VAC
• Rezistenca e izolimit: 1000 MΩ / 500 VDC
• Temperatura e punës: afërsisht -30 deri +75 °C
• Indikator pune: LED
• Montimi: Panel / me bulona
• Dimensionet tipike: rreth 62 × 45 × 22.5 mm

Përdorime tipike: PID controller, kontroll temperature, rezistenca ngrohëse, furra industriale, makina paketimi, makina plastike, PLC, HVAC dhe automatizim industrial.
