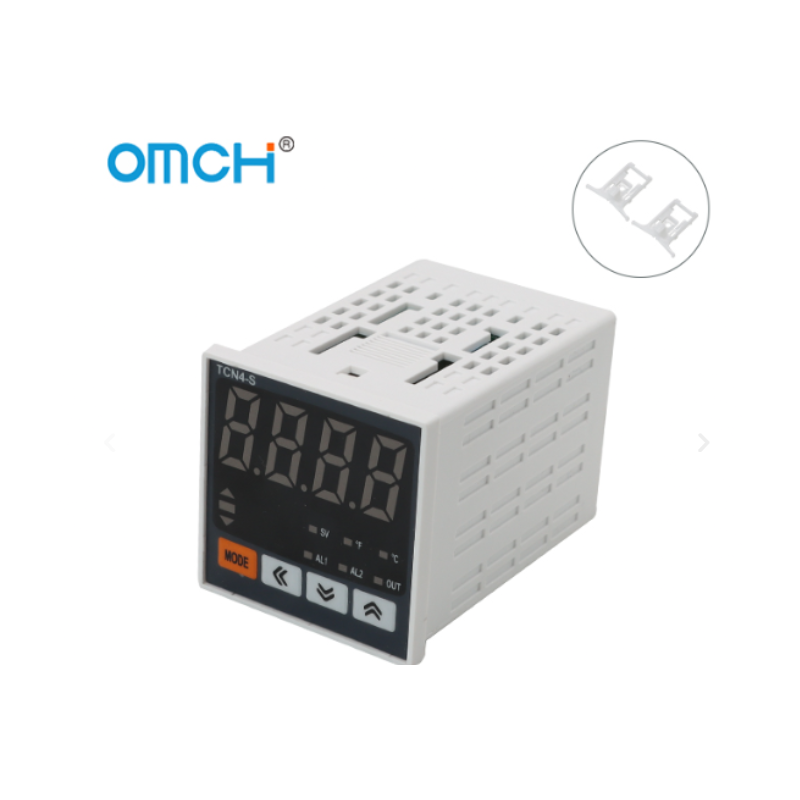

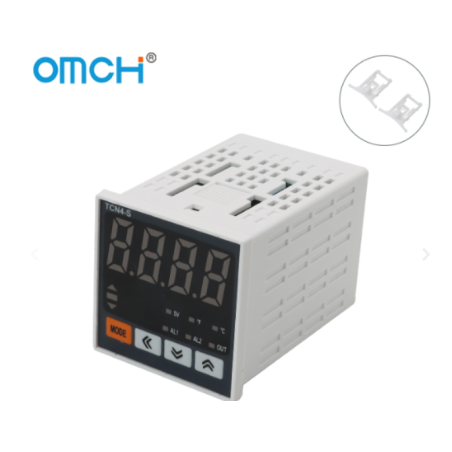

Kontrollues Temperature PID OMCH TCN4-S – Relay + SSR

Kontrolluesi i temperaturës OMCH TCN4-S është një kontrollues digjital PID me Auto-Tuning, i projektuar për kontroll preciz të temperaturës në makina, furra, sisteme ngrohjeje dhe procese industriale.

Ka format kompakt 48 × 48 mm, ekran digjital për PV (Process Value) dhe SV (Set Value), si dhe dalje Relay dhe SSR drive output, të cilat mund të zgjidhen sipas mënyrës së kontrollit. Për modelin AC, dalja SSR është 12 VDC ±2 V, max. 20 mA, ndërsa dalja Relay është 250 VAC 3 A / 30 VDC 3 A.

Kontrolluesi mbështet sensorë të ndryshëm temperature, përfshirë Thermocouple K, J, L, T, R, S, si dhe RTD Pt100 dhe Cu50, duke e bërë të përshtatshëm për shumë aplikime të ndryshme industriale.

Daljet e kontrollit:

• Relay Output: deri në 250 VAC / 3 A
• SSR Drive Output: 12 VDC ±2 V, max. 20 mA
• Alarm 1 / Alarm 2: deri në 250 VAC / 1 A
• Zgjedhje e daljes Relay ose SSR përmes parametrave të kontrolluesit

Lidhja elektrike bazë:

FURNIZIMI
100–240 VAC
   │
   ├──── L
   └──── N

SENSORI
TC / RTD
   │
   └──── Terminalet SENSOR

DALJA SSR
12 VDC, max. 20 mA
   │
   └────> Solid State Relay

OSE

DALJA RELAY
250 VAC / 3 A
   │
   └────> Kontaktor / Load

ALARM
   ├──── AL1
   └──── AL2

Karakteristikat kryesore:

• Modeli: TCN4-S
• Lloji: Kontrollues temperature PID
• Kontrolli: PID + Auto-Tuning
• Ekrani: 4-digit dual display
• PV: temperatura aktuale
• SV: temperatura e vendosur
• Hyrje Thermocouple: K, J, L, T, R, S
• Hyrje RTD: Pt100, Cu50
• Dalja Relay: 250 VAC 3 A / 30 VDC 3 A
• Dalja SSR: 12 VDC ±2 V, max. 20 mA
• Dalje alarmi: AL1 + AL2
• Furnizimi: 100–240 VAC, 50/60 Hz
• Konsumi: deri në 5 VA
• Sampling period: 100 ms
• Panel frontal: 48 × 48 mm
• Hapja e panelit: rreth 45 × 45 mm
• Thellësia: rreth 70 mm
• Montimi: Panel Mount

Përdorime tipike: furra industriale, makina paketimi, makina plastike, rezistenca ngrohëse, kontroll temperature në tanke, sisteme HVAC, tharëse, procese termike dhe automatizim industrial.
