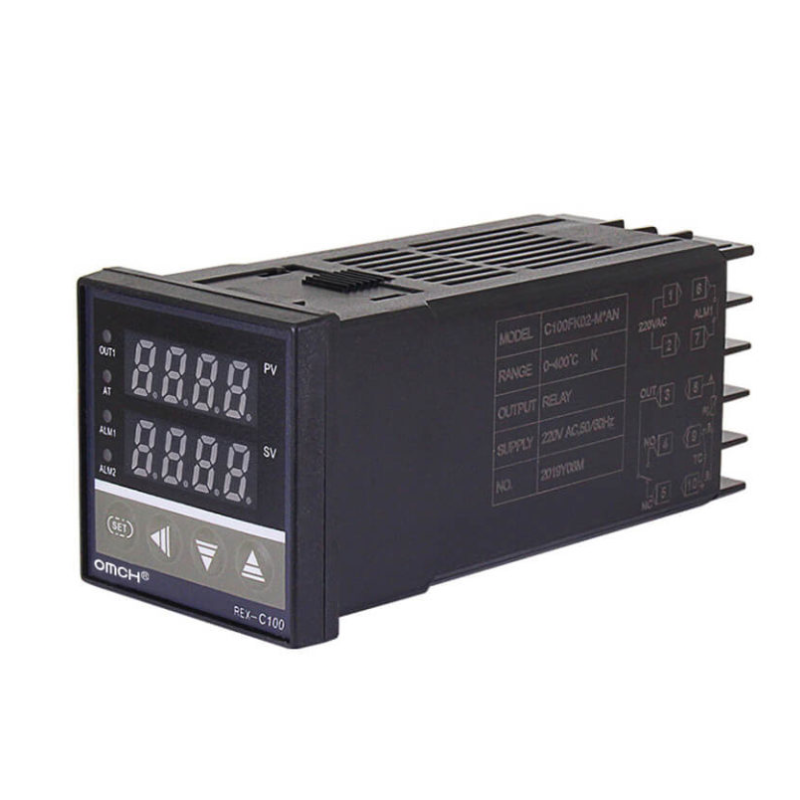

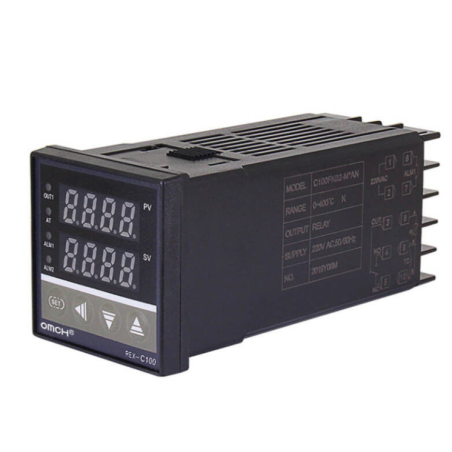

Kontrollues Temperature PID OMCH REX-C100FK02 – Dalje SSR

Kontrolluesi i temperaturës OMCH REX-C100FK02 është një kontrollues digjital PID me Auto-Tuning, i projektuar për monitorimin dhe kontrollin e temperaturës në makina, furra, rezistenca ngrohëse dhe procese industriale.

Ky variant përdor Thermocouple Type K, ka diapazon 0–400 °C dhe furnizim 220 VAC, 50/60 Hz. Dalja e kontrollit është SSR, pra është projektuar për komandimin e një Solid State Relay të jashtëm.

Dalja SSR është veçanërisht e përshtatshme për kontroll PID të rezistencave ngrohëse, sepse lejon komandim të shpejtë dhe të shpeshtë pa konsum mekanik si te kontaktet e releve elektromekanike.

Paneli frontal përmban:

• PV (Process Value) – temperatura aktuale
• SV (Set Value) – temperatura e vendosur
• Indikator OUT
• Indikatorë alarmi
• Butona për konfigurim dhe Auto-Tuning

Lidhja elektrike:

• L / N: Furnizimi 220 VAC
• TC+ / TC−: Thermocouple Type K
• SSR OUT: Dalja për komandimin e Solid State Relay
• ALM: Dalja e alarmit, sipas konfigurimit

Skema e thjeshtuar e lidhjes:

FURNIZIMI
220 VAC
   │
   ├──── L
   └──── N

SENSORI
Thermocouple K
   │
   ├──── TC+
   └──── TC-

DALJA E KONTROLLIT
SSR OUT
   │
   └────> SSR i jashtëm
             │
             └────> Rezistenca ngrohëse / Load

Karakteristikat kryesore:

• Modeli: REX-C100FK02
• Lloji: Kontrollues temperature PID
• Kontrolli: PID + Auto-Tuning
• Hyrja e sensorit: Thermocouple Type K
• Diapazoni: 0–400 °C
• Dalja e kontrollit: SSR
• Furnizimi: 220 VAC, 50/60 Hz
• Panel frontal: 48 × 48 mm
• Ekran PV
• Ekran SV
• Indikator OUT
• Indikatorë alarmi
• Montim: Panel Mount

Përdorime tipike: furra industriale, rezistenca ngrohëse, makina paketimi, makina për plastikë, kontroll temperature në tanke, sisteme ngrohjeje dhe procese të ndryshme industriale.
