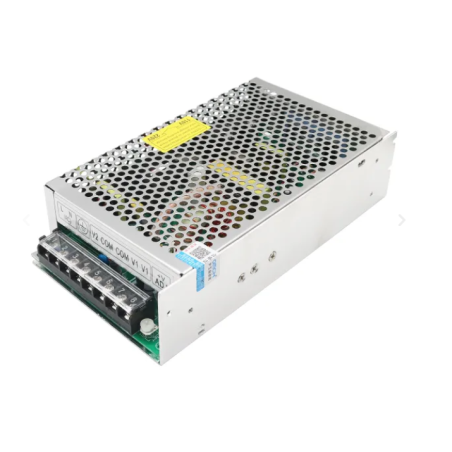

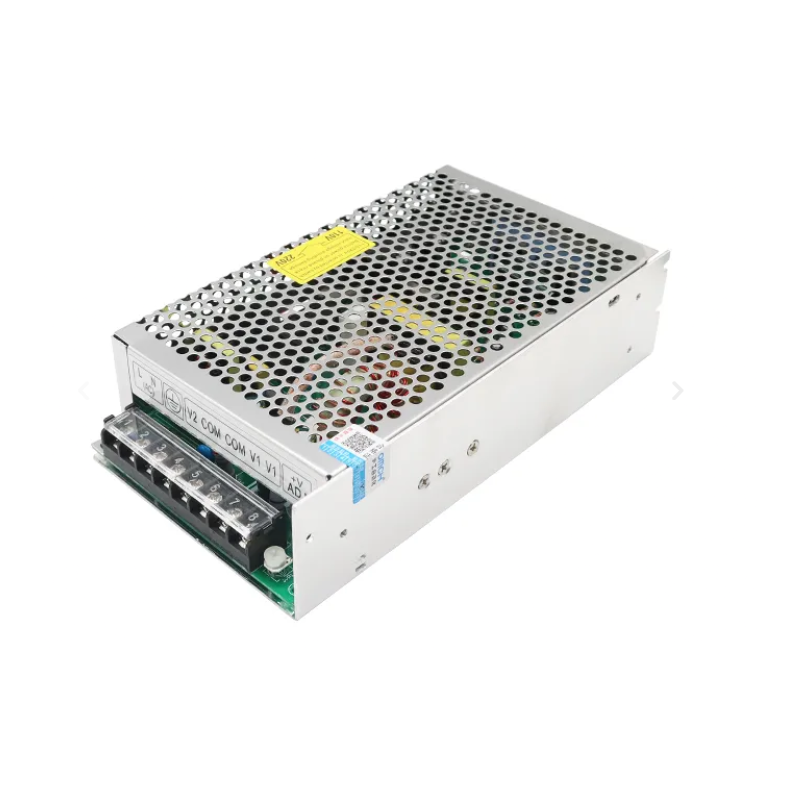

Furnizues Energjie OMCH Dual Output D-180A – 5V / 12V, 180W

Furnizuesi i energjisë OMCH D-180A është një AC/DC switching power supply me dy dalje, i projektuar për aplikime ku nevojiten njëkohësisht dy nivele tensioni DC: 5 VDC dhe 12 VDC.

Ky model ka fuqi nominale totale 180 W dhe është i përshtatshëm për sisteme kontrolli, elektronikë industriale, pajisje komunikimi, module kontrolli, sisteme IoT, LED, qarqe logjike dhe pajisje të tjera që kërkojnë furnizim të dyfishtë.

Daljet janë:

• CH1: 5 VDC
• CH2: 12 VDC

Sipas katalogut teknik të serisë D-180, varianti D-180A ofron deri në 20 A në 5 VDC dhe 6 A në 12 VDC, me fuqi totale nominale 180 W.

Lidhja elektrike:

• Pin 1 – AC/L: Hyrja Line
• Pin 2 – AC/N: Hyrja Neutral
• Pin 3 – FG: Tokëzim mbrojtës
• Pin 4 & 6 – COM: Common / 0 V DC
• Pin 5 – −V2: Dalja e kanalit 2
• Pin 7 – +V1: Dalja e kanalit 1

Skema e thjeshtuar e lidhjes:

HYRJA / INPUT

230 VAC
   │
   ├──── AC/L
   ├──── AC/N
   └──── FG / PE


DALJET / OUTPUTS

CH1: 5 VDC
   ├──── +V1
   └──── COM

CH2: 12 VDC
   ├──── V2
   └──── COM

Karakteristikat kryesore:

• Modeli: D-180A
• Lloji: Dual Output AC/DC Switching Power Supply
• Fuqia nominale: 180 W
• Dalja 1: 5 VDC
• Rryma CH1: deri në 20 A
• Dalja 2: 12 VDC
• Rryma CH2: deri në 6 A
• Hyrja AC: 100–120 / 200–240 VAC, 50/60 Hz, sipas konfigurimit të serisë
• Hyrja DC: 255–340 VDC
• Mbrojtje nga mbingarkesa: 115–135%
• Temperatura e punës: -10 deri +60 °C
• Lagështia e punës: 20–90% RH
• Izolimi hyrje–dalje: 1.5 kVAC
• Dimensionet: 199 × 110 × 50 mm
• Pesha: rreth 0.64 kg
• Certifikime të serisë: CE, RoHS

Në përputhje me standardet ndërkombëtare të sigurisë
Me certifikime CE dhe RoHS, furnizuesi është projektuar në përputhje me kërkesat për siguri dhe përdorim të përgjegjshëm të materialeve në pajisjet elektrike dhe elektronike.

Përdorime tipike: sisteme elektronike industriale, PLC dhe module kontrolli, pajisje IoT, sisteme komunikimi, LED, kontrollues, pajisje testimi dhe aplikime që kërkojnë njëkohësisht 5 VDC dhe 12 VDC.
