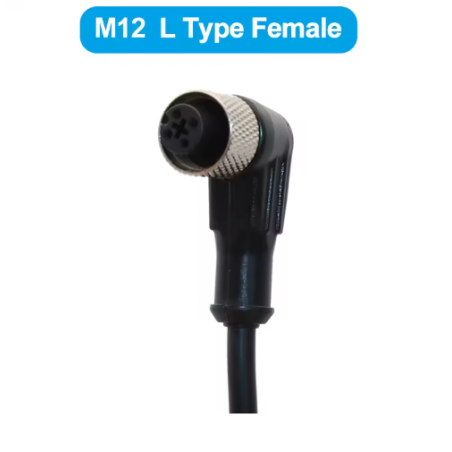

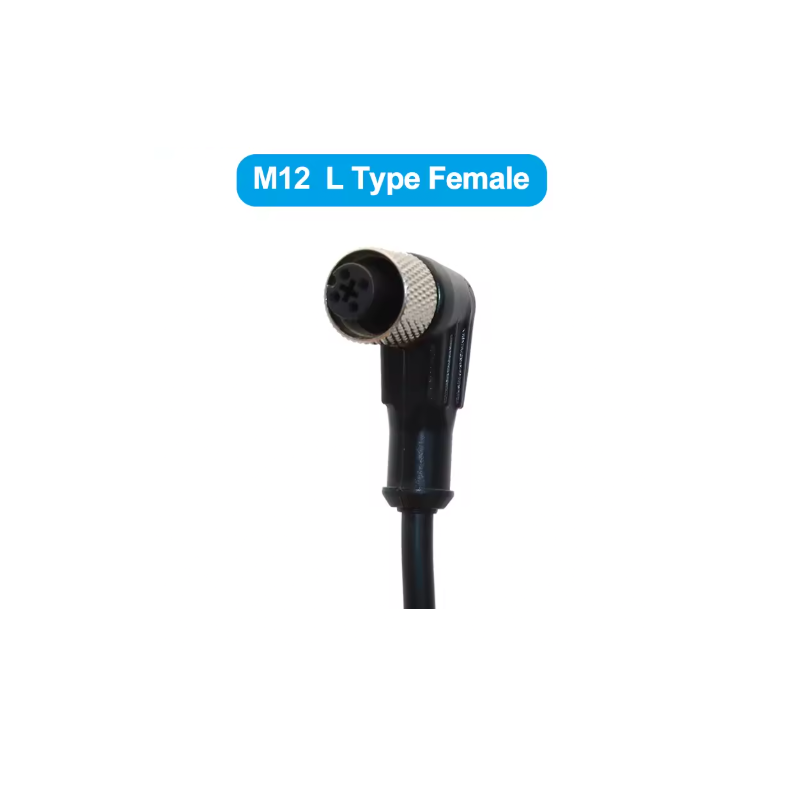

Konektor M12 Female 4-Pin L-Type me Kabllo 2m – për Sensorë dhe Automatizim

Konektori M12 Female 4-Pin L-Type me kabllo 2 metra është projektuar për lidhjen e sensorëve, aktuatorëve dhe pajisjeve të automatizimit në makina dhe sisteme industriale.

Dizajni 90° / L-Type është i përshtatshëm për instalime ku hapësira është e kufizuar, duke lejuar dalje anësore të kabllos dhe duke reduktuar ngarkesën mekanike mbi konektorin.

Ky version përdor konektor M12 Female 4-pin, kabllo me 4 përçues dhe gjatësi 2 m. Konfigurimi standard A-coded për 4 pin përdoret gjerësisht në sensorë dhe pajisje automatizimi.

Lidhja elektrike / Pinout:

• Pin 1 – Kafe (Brown): +V / L+
• Pin 2 – Bardhë (White): Signal 2 / Auxiliary
• Pin 3 – Kaltër (Blue): 0V / GND
• Pin 4 – Zi (Black): Signal 1 / Output

Skema e lidhjes:

M12 Female 4-Pin

Pin 1 ─── KAFE / BROWN ─── +V / L+
Pin 2 ─── BARDHË / WHITE ── Signal 2
Pin 3 ─── KALTËR / BLUE ─── 0V / GND
Pin 4 ─── ZI / BLACK ────── Signal 1 / Output

Karakteristikat kryesore:

• Lloji: Konektor industrial për sensor / actuator
• Konektori: M12 Female
• Numri i pinëve: 4
• Kodimi: A-coded
• Dizajni: L-Type / 90° Right Angle
• Gjatësia e kabllos: 2 m
• Numri i përçuesve: 4
• Ngjyrat standarde: Kafe, Bardhë, Kaltër, Zi
• Lidhja: M12 me fileto
• Përdorimi: sensorë, aktuatorë, PLC dhe module I/O
• I përshtatshëm për sensorë PNP/NPN 4-telësh
• I përshtatshëm për sensorë induktivë, fotoelektrikë dhe kapacitivë
• I përshtatshëm për instalime industriale dhe automatizim
• Mbrojtje tipike IP67 kur konektori është i montuar siç duhet

Përdorime tipike: sensorë proximity, sensorë fotoelektrikë, aktuatorë, makina paketimi, transportierë, linja prodhimi, PLC, module I/O dhe sisteme automatizimi industrial.
