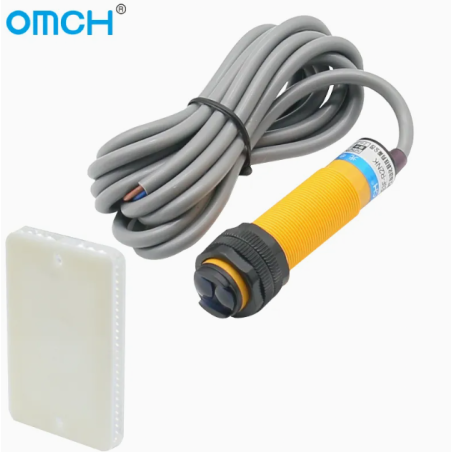

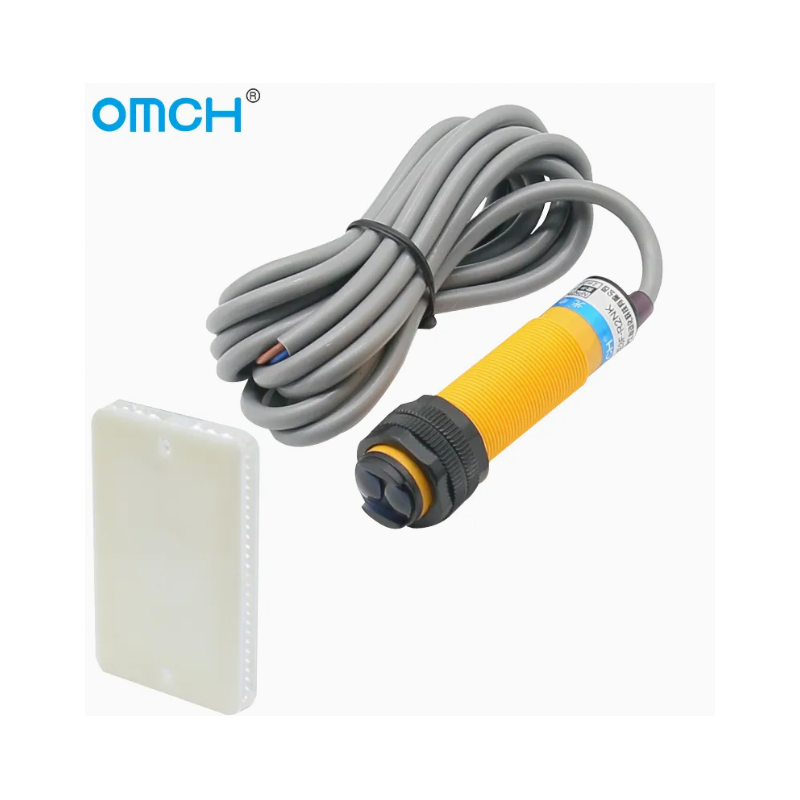

Sensor Fotoelektrik M 18 NPN NO Retro-Reflective – E3F-R2NK

Sensori fotoelektrik E3F-R2NK është projektuar për detektimin pa kontakt të objekteve në makina, transportierë dhe sisteme automatizimi industrial.

Ky model punon me metodën Retro-Reflective, që do të thotë se sensori dërgon rreze infra të kuqe drejt një reflektori dhe detekton objektin kur rrezja ndërpritet ose ndryshon. Distanca nominale e detektimit është deri në 2 m, ndërsa dalja është NPN NO (Normally Open). Sensori punon me furnizim 6–36 VDC.

Sensori është 3-telësh:

• Kafe (Brown): +6–36 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja NPN NO

Meqë sensori është NPN NO, dalja është joaktive në gjendje normale. Kur detektohet objekti, dalja aktivizohet dhe kalon drejt 0 V, duke dhënë sinjal në hyrjen digjitale të PLC-së.

Skema e lidhjes:

+6...36 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja NPN NO
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Karakteristikat kryesore:

• Modeli: E3F-R2NK
• Lloji: Sensor fotoelektrik
• Metoda e detektimit: Retro-Reflective
• Dalja: NPN
• Funksioni: NO – Normally Open
• Furnizimi: 6–36 VDC
• Distanca e detektimit: 2 m ±10%
• Trupi / filetoja: M18
• Numri i telave: 3
• Ngjyrat e telave: Kafe, Kaltër, Zi
• Burimi i dritës: Infrared LED, rreth 660 nm
• Koha e përgjigjes: rreth 1 ms
• Rryma maksimale e daljes: deri në 300 mA
• Indikator LED
• Objekti i detektimit: kryesisht objekte jo-transparente
• Mbrojtje ndaj polaritetit të kundërt, surge dhe short-circuit
• Shkalla e mbrojtjes: IP67
• Temperatura e punës: rreth -30 deri +65 °C

Përdorime tipike: transportierë, numërim produktesh, makina paketimi, makina mbushëse, detektim objektesh, pozicionim, linja prodhimi dhe sisteme automatizimi me PLC.
