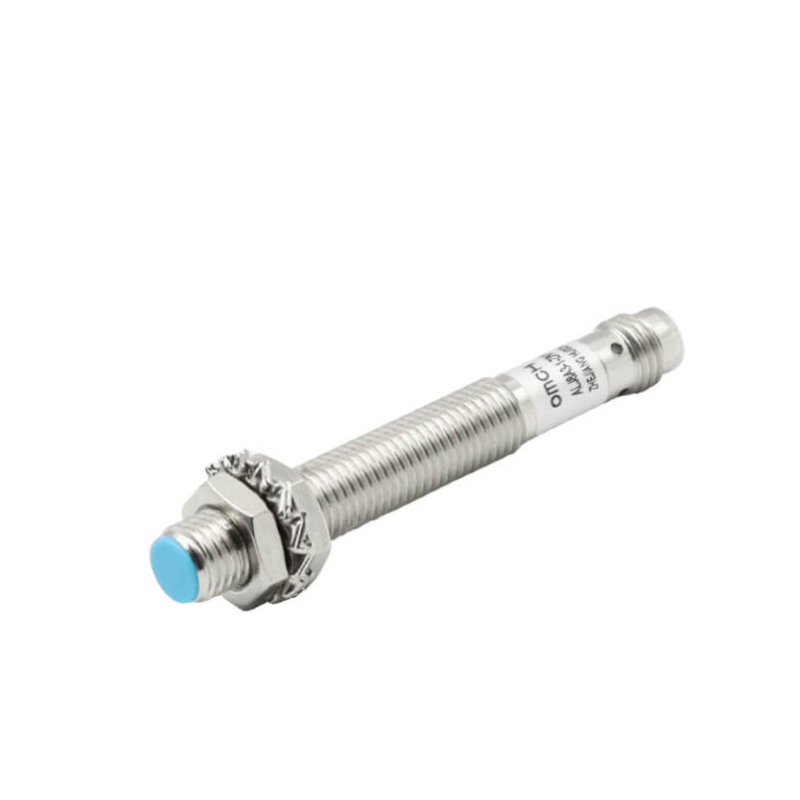

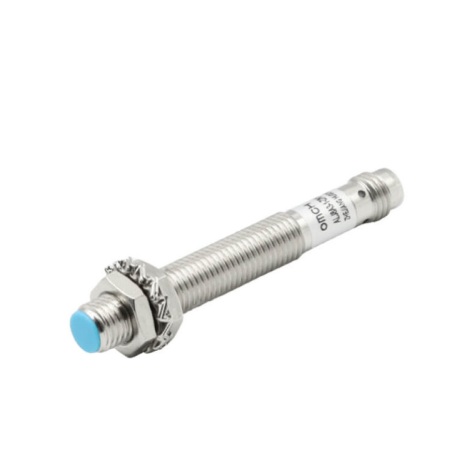

Sensor Induktiv M8 PNP NC – ALJ8A3-1-Z/P2-T Flush

Sensori induktiv ALJ8A3-1-Z/P2-T është projektuar për detektimin pa kontakt të objekteve metalike në makina, pajisje dhe sisteme automatizimi industrial.

Ky model ka dalje PNP NC (Normally Closed), punon me furnizim nominal 12–24 VDC dhe ka distancë nominale detektimi Sn: 1 mm ±10%. Trupi është M8 × 1 dhe montimi është Shielded / Flush, pra mund të montohet rrafsh me sipërfaqen metalike përreth.

Sensori është 3-telësh:

• Kafe (Brown): +12–24 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja PNP NC

Meqë sensori është PNP NC, dalja është aktive në gjendje normale dhe jep tension pozitiv drejt hyrjes së PLC-së. Kur një objekt metalik hyn në zonën e detektimit, dalja NC çaktivizohet.

Skema e lidhjes:

+12...24 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja PNP NC
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Karakteristikat kryesore:

• Modeli: ALJ8A3-1-Z/P2-T
• Lloji: Sensor induktiv
• Dalja: PNP
• Funksioni: NC – Normally Closed
• Furnizimi nominal: 12–24 VDC
• Diapazoni i lejuar: 6–36 VDC
• Distanca e detektimit: Sn: 1 mm ±10%
• Distanca e rregullimit: 0–1.1 mm
• Trupi / filetoja: M8 × 1
• Montimi: Shielded / Flush
• Numri i telave: 3
• Ngjyrat e telave: Kafe, Kaltër, Zi
• Objekti i detektimit: metal
• Objekti standard: hekur SPCC 8 × 8 × 1 mm
• Frekuenca e përgjigjes: 2 kHz
• Konsumi i rrymës: ≤13 mA
• Rryma e daljes: ≤200 mA
• Temperatura e punës: -30 deri +65 °C
• Lagështia e punës: 35–95% RH
• Mbrojtja: IP67
• Materiali i trupit: latun i nikeluar
• Sipërfaqja e detektimit: ABS
• Mbrojtje ndaj polaritetit të kundërt, impulseve dhe qarkut të shkurtër të ngarkesës

Përdorime tipike: detektim pjesësh metalike, pozicionim me precizion të afërt, fund-kurs elektronik, numërim objektesh, makina paketimi, transportierë, makina prodhuese dhe sisteme automatizimi me PLC.
