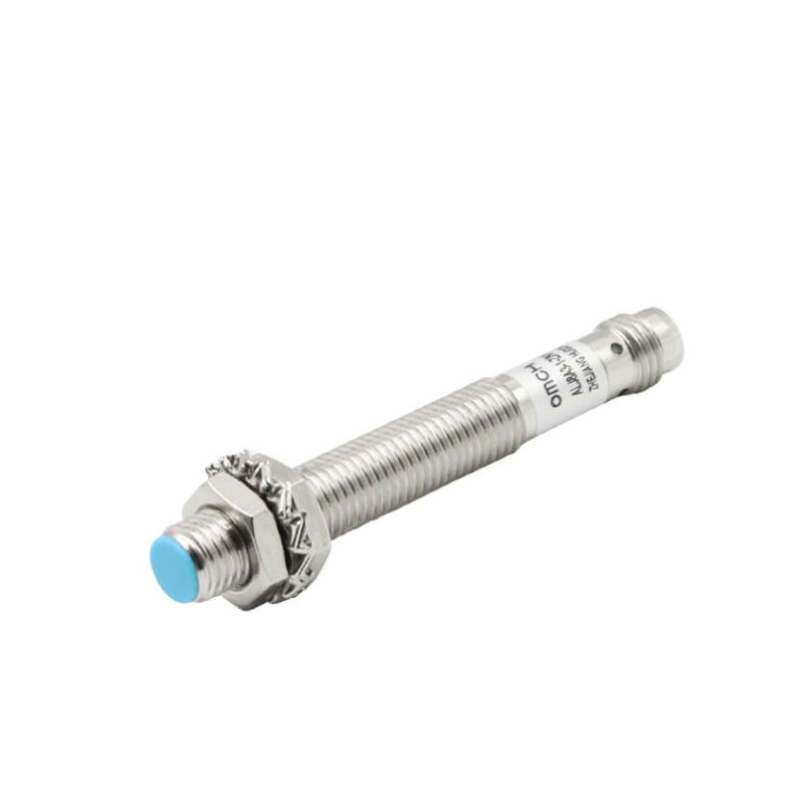

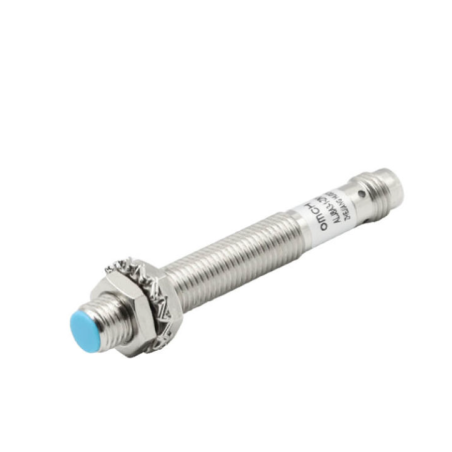

Sensor Induktiv M8 NPN NO – ALJ8A3-1-Z/N1-T Flush

Sensori induktiv ALJ8A3-1-Z/N1-T është projektuar për detektimin pa kontakt të objekteve metalike në makina dhe sisteme automatizimi industrial.

Ky model ka dalje NPN NO (Normally Open), punon me furnizim nominal 12–24 VDC dhe ka distancë nominale detektimi Sn: 1 mm ±10%. Trupi është M8 × 1 dhe montimi është Shielded / Flush, pra mund të montohet rrafsh me sipërfaqen metalike përreth

Sensori është 3-telësh:

• Kafe (Brown): +12–24 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja NPN NO

Meqë sensori është NPN NO, dalja është joaktive në gjendje normale. Kur objekti metalik hyn në zonën e detektimit, dalja aktivizohet dhe kalon drejt 0 V, duke dhënë sinjal në hyrjen digjitale të PLC-së.

Skema e lidhjes:

+12...24 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja NPN NO
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Karakteristikat kryesore:

• Modeli: ALJ8A3-1-Z/N1-T
• Lloji: Sensor induktiv
• Dalja: NPN
• Funksioni: NO – Normally Open
• Furnizimi nominal: 12–24 VDC
• Diapazoni i lejuar: 6–36 VDC
• Distanca e detektimit: Sn: 1 mm ±10%
• Distanca e rregullimit: 0–1.1 mm
• Trupi / filetoja: M8 × 1
• Montimi: Shielded / Flush
• Numri i telave: 3
• Ngjyrat e telave: Kafe, Kaltër, Zi
• Objekti i detektimit: metal
• Objekti standard: hekur SPCC 8 × 8 × 1 mm
• Frekuenca e përgjigjes: 2 kHz
• Konsumi i rrymës: ≤13 mA
• Rryma e daljes: ≤200 mA
• Temperatura e punës: -30 deri +65 °C
• Lagështia e punës: 35–95% RH
• Mbrojtja: IP67
• Materiali i trupit: latun i nikeluar
• Sipërfaqja e detektimit: ABS
• Mbrojtje ndaj polaritetit të kundërt, surge dhe short-circuit të ngarkesës

Përdorime tipike: detektim pjesësh metalike, pozicionim me precizion të afërt, fund-kurs elektronik, numërim objektesh, makina paketimi, transportierë, makina prodhuese dhe sisteme automatizimi me PLC.
