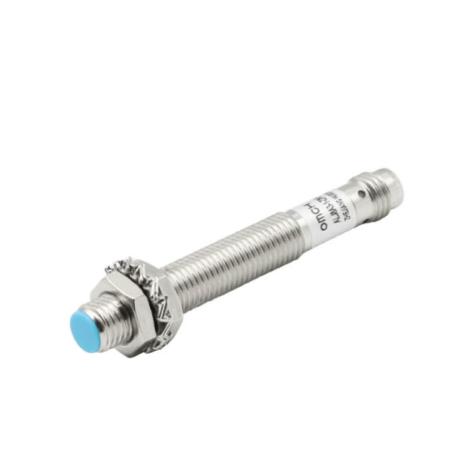

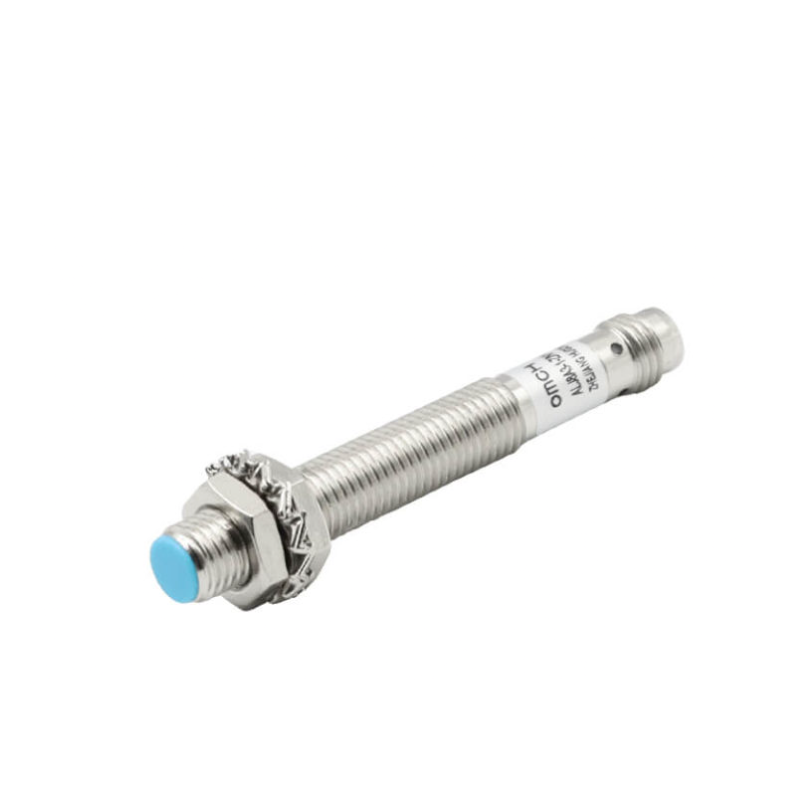

Sensor Induktiv M8 NPN NC – ALJ8A3-1-Z/N2-T

Sensori induktiv ALJ8A3-1-Z/N2-T është projektuar për detektimin pa kontakt të objekteve metalike në makina, pajisje dhe sisteme automatizimi industrial.

Ky model ka dalje NPN NC (Normally Closed), punon me furnizim nominal 12–24 VDC dhe ka distancë nominale detektimi Sn: 1 mm ±10%. Trupi është M8 × 1 dhe montimi është Shielded / Flush, pra mund të montohet rrafsh me sipërfaqen metalike përreth.

Sensori është 3-telësh:

• Kafe (Brown): +12–24 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja NPN NC

Meqë sensori është NPN NC, dalja është aktive në gjendje normale dhe kalon drejt 0 V. Kur objekti metalik hyn në zonën e detektimit, dalja NC ndryshon gjendje.

Skema e lidhjes:

+12...24 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja NPN NC
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Karakteristikat kryesore:

• Modeli: ALJ8A3-1-Z/N2-T
• Lloji: Sensor induktiv
• Dalja: NPN
• Funksioni: NC – Normally Closed
• Furnizimi nominal: 12–24 VDC
• Diapazoni i lejuar: 6–36 VDC
• Distanca e detektimit: Sn: 1 mm ±10%
• Distanca e rregullimit: 0–1.1 mm
• Trupi / filetoja: M8 × 1
• Montimi: Shielded / Flush
• Numri i telave: 3
• Ngjyrat: Kafe, Kaltër, Zi
• Objekti standard: hekur SPCC 8 × 8 × 1 mm
• Frekuenca e përgjigjes: 2 kHz
• Konsumi i rrymës: ≤13 mA
• Rryma e daljes: ≤200 mA
• Temperatura e punës: -30 deri +65 °C
• Mbrojtja: IP67
• Materiali i trupit: latun i nikeluar
• Sipërfaqja e detektimit: ABS
• Mbrojtje ndaj polaritetit të kundërt, impulseve dhe qarkut të shkurtër të ngarkesës.

Përdorime tipike: detektim pjesësh metalike, pozicionim me precizion të afërt, fund-kurs elektronik, numërim objektesh, makina paketimi, transportierë, makina prodhuese dhe sisteme automatizimi me PLC.
