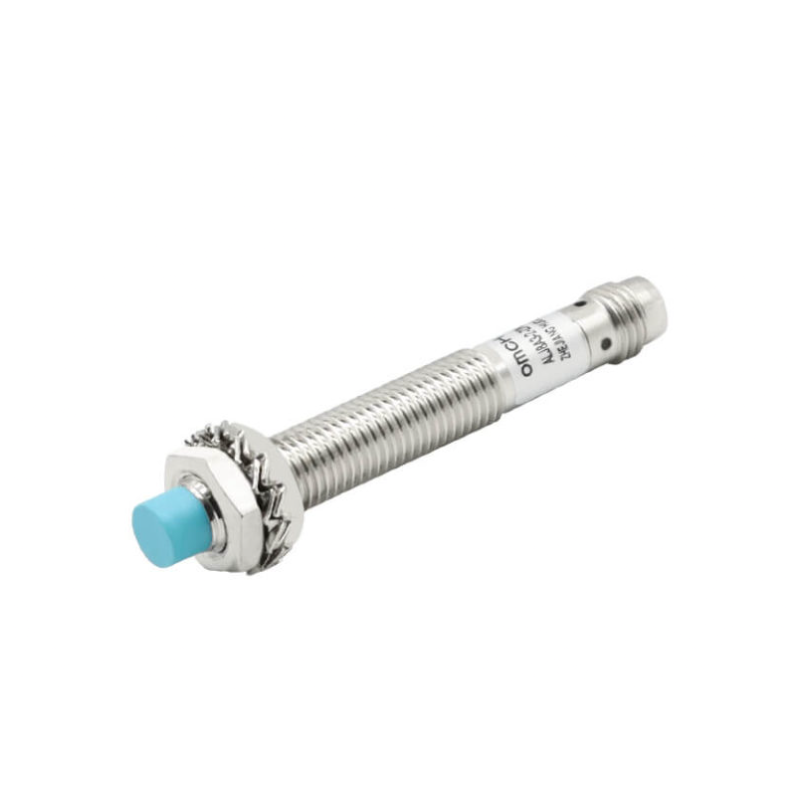

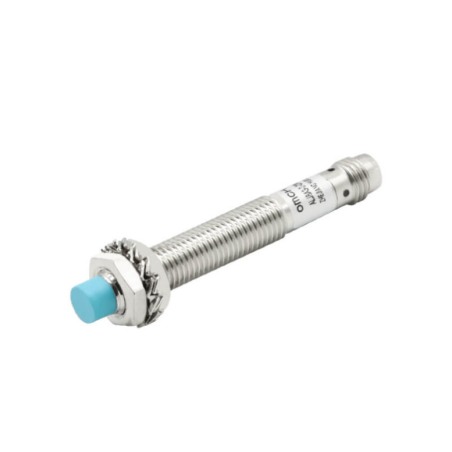

Sensor Induktiv M8 NPN NC – ALJ8A3-2-Z/N2-T

Sensori induktiv ALJ8A3-2-Z/N2-T është projektuar për detektimin pa kontakt të objekteve metalike në makina dhe sisteme automatizimi industrial.

Ky model ka dalje NPN NC (Normally Closed), punon me furnizim 12–24 VDC dhe ka distancë nominale detektimi Sn: 2 mm ±10%. Trupi është M8 × 1 dhe montimi është Unshielded / Non-Flush.

Sensori është 3-telësh:

• Kafe (Brown): +12–24 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja NPN NC

Meqë sensori është NPN NC, dalja është aktive në gjendje normale. Kur objekti metalik hyn në zonën e detektimit, dalja NC ndryshon gjendje.

Skema e lidhjes:

+12...24 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja NPN NC
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Për sensorët NPN, hyrja e PLC-së duhet të konfigurohet në mënyrë të përshtatshme për sinjal sinking.

Karakteristikat kryesore:

• Modeli: ALJ8A3-2-Z/N2-T
• Lloji: Sensor induktiv
• Dalja: NPN
• Funksioni: NC – Normally Closed
• Furnizimi nominal: 12–24 VDC
• Diapazoni i lejuar: 6–36 VDC
• Distanca e detektimit: Sn: 2 mm ±10%
• Distanca e rregullimit: 0–2.2 mm
• Trupi / filetoja: M8 × 1
• Montimi: Unshielded / Non-Flush
• Numri i telave: 3
• Ngjyrat: Kafe, Kaltër, Zi
• Objekti i detektimit: metal
• Objekti standard: hekur SPCC 8 × 8 × 1 mm
• Frekuenca e përgjigjes: 1 kHz
• Konsumi i rrymës: ≤13 mA
• Rryma e daljes: ≤200 mA
• Temperatura e punës: -30 deri +65 °C
• Mbrojtja: IP67
• Materiali i trupit: latun i nikeluar
• Sipërfaqja e detektimit: ABS
• Mbrojtje ndaj polaritetit të kundërt, surge dhe short-circuit të ngarkesës.

Përdorime tipike: detektim pjesësh metalike, pozicionim, fund-kurs elektronik, numërim objektesh, makina paketimi, transportierë, makina prodhuese dhe sisteme automatizimi me PLC.
