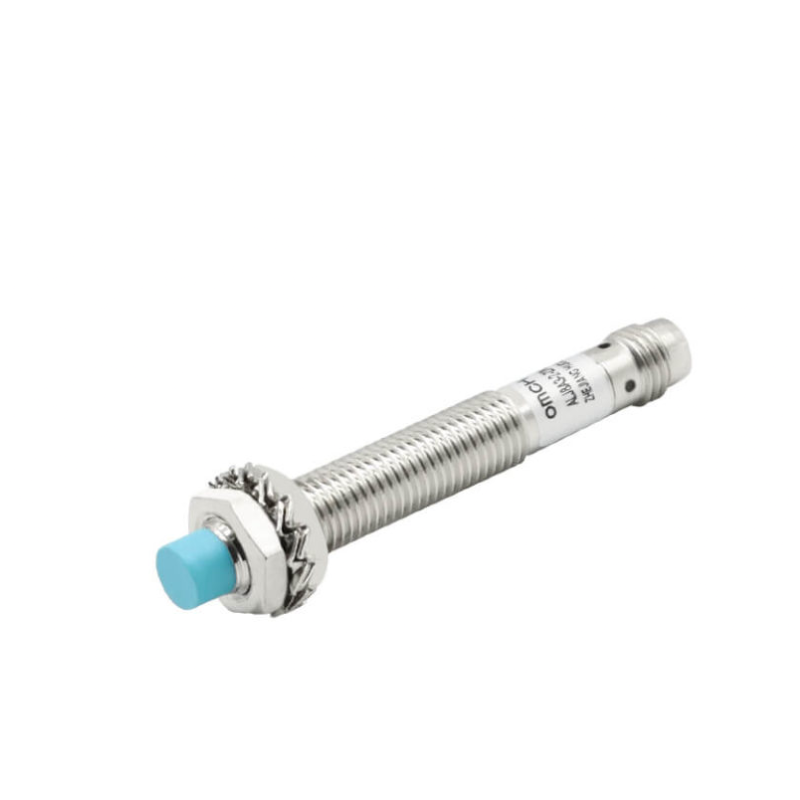

Sensor Induktiv M8 PNP NC – ALJ8A3-2-Z/P2-T

Sensori induktiv ALJ8A3-2-Z/P2-T është projektuar për detektimin pa kontakt të objekteve metalike në makina, pajisje dhe sisteme automatizimi industrial.

Ky model ka dalje PNP NC (Normally Closed), punon me furnizim 12–24 VDC dhe ka distancë nominale detektimi Sn: 2 mm ±10%. Trupi është M8 × 1 dhe sensori është i tipit unshielded / non-flush, pra pjesa e përparme e sensorit duhet të ketë hapësirë të lirë nga metali përreth gjatë montimit.

Sensori është 3-telësh:

• Kafe (Brown): +12–24 VDC
• Kaltër (Blue): 0 V / GND
• Zi (Black): Dalja PNP NC

Meqë është sensor PNP NC, në gjendje normale dalja është aktive dhe jep tension pozitiv drejt hyrjes së PLC-së. Kur objekti metalik hyn në zonën e detektimit, dalja NC çaktivizohet.

Skema e lidhjes:

+12...24 VDC
     │
     └──── KAFE / BROWN

0 V / GND
     │
     └──── KALTËR / BLUE

Dalja PNP NC
     │
     └──── ZI / BLACK ─────> PLC Digital Input

Karakteristikat kryesore:

• Modeli: ALJ8A3-2-Z/P2-T
• Lloji: Sensor induktiv
• Dalja: PNP
• Funksioni: NC – Normally Closed
• Furnizimi: 12–24 VDC
• Diapazoni i lejuar i furnizimit: 6–36 VDC
• Distanca e detektimit: Sn: 2 mm ±10%
• Distanca e rregullimit: 0–2.2 mm
• Trupi / Filetoja: M8 × 1
• Montimi: Unshielded / Non-Flush
• Numri i telave: 3
• Ngjyrat e telave: Kafe, Kaltër, Zi
• Objekti standard i testimit: hekur SPCC 8 × 8 × 1 mm
• Frekuenca e përgjigjes: 1 kHz
• Rryma e konsumit: ≤13 mA
• Rryma e daljes: ≤200 mA
• Temperatura e punës: -30 deri +65 °C
• Shkalla e mbrojtjes: IP67
• Materiali i trupit: latun i nikeluar
• Sipërfaqja e detektimit: ABS
• Mbrojtje ndaj polaritetit të kundërt, impulseve dhe qarkut të shkurtër të ngarkesës

Përdorime tipike: detektim pjesësh metalike, pozicionim, fund-kurs elektronik, numërim objektesh, makina paketimi, transportierë, makina prodhuese dhe automatizim me PLC.
